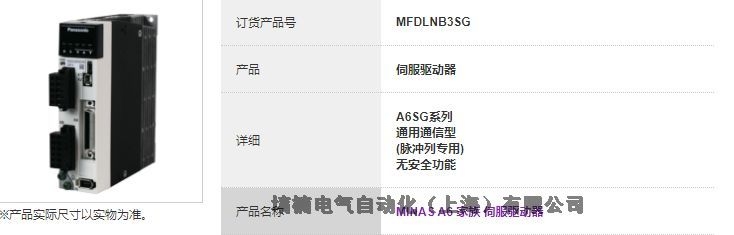

订货产品号 MFDLNB3SG
产品 伺服驱动器
详细 A6SG系列
通用通信型
(脉冲列专用)
无安全功能
产品名称 MINAS A6 家族 伺服驱动器
特长 50 W～22 kW，电压: DC 24 V / 48 V · AC 100 V / 200 V / 400 V，23 bit 绝式/增量式 · 无电池绝式/增量编码器，响应频率: 3.2 kHz
规格详细

项目内容
订货产品号 MFDLNB3SG
详细 A6SG系列
通用通信型
(脉冲列专用)
无安全功能
家族名 MINAS A6
系列 A6SG系列
类型 通用通信型
外形型号名 F 型
响应频率 3.2 kHz

控制方式 位置控制
安全功能 无
电源电压规格 三相 200 V
I/F 功能区分 脉冲, Modbus (RS485/RS232)
[[基本规格] 编码器反馈 23 bit（8388608 分辨率）7线串行绝式编码器
外形尺寸 宽度 (W) (单位 : mm) 130
外形尺寸 高度 (H) (单位 : mm) 220
外形尺寸 深度 (D) (单位 : mm) 216
重量 (kg) 5.2
使用环境条件 详情请通过使用说明书等进行确认。

基本规格
项目内容
输入电源 : 主电路电源 三相 200～240V +10% -15% 50/60 Hz
输入电源 : 控制电路电源 单相 200～240V +10% -15% 50/60 Hz
I/O连接器 :
控制信号 输入 通用10输入
根据参数选择通用输入功能
I/O连接器 :
控制信号 输出 通用6输出
根据参数选择通用输出功能
I/O连接器 :
模拟信号 输出 2输出（模拟监视器输出2）
I/O连接器 :
脉冲信号 输入 2输入（光电耦合器输入、长线接收器输入）

I/O连接器 :
脉冲信号 输出 4 输出（长线驱动输出3、开路集电极输出1）
通信功能 USB, RS232, RS485, Modbus-RTU
通信功能 : USB 可连接电脑等进行参数设定以及状态监视等。
通信功能 : RS232 可与上位控制器进行1 : 1 通信。
通信功能 : RS485 可与上位控制器进行1 : n 通信（最31 轴）。
通信功能 : Modbus-RTU 可与上位控制器进行1 : n 通信
回生 内置再生电阻（可外置）
控制模式 (1) 位置控制 (2) 内部速度控制 (3) 位置/内部速度控制
3个模式通过参数进行切换
