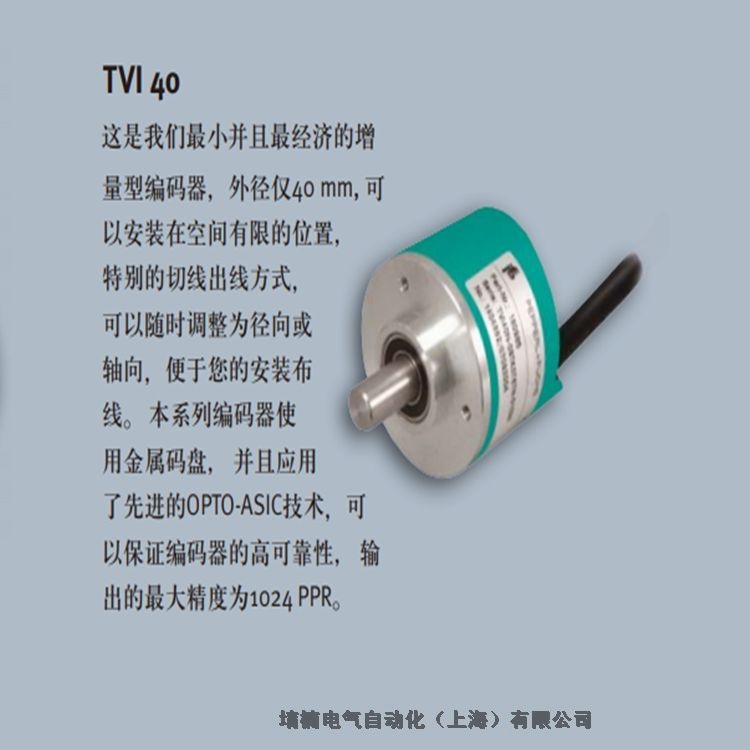

销售现货TVI40N-09TK0T6TN-01024倍加福增量式旋转编码器

销售现货TVI40N-09TK0T6TN-01024倍加福增量式旋转编码器

堉楠电气自动化（上海）有限公司销售倍加福编码器的接线方式介绍：

旋转编码器是一种光电式旋转测量装置，它将被测的角位移直接转换成数字信号（高速脉冲信号）。
编码器如以信号原理来分，有增量型编码器，增量型编码器。
我们通常用的是增量型编码器，可将旋转编码器的输出脉冲信号直接输入给PLC，利用PLC的高速计数器对其脉冲信号进行计数，以获得测量结果。不同型号的旋转编码器，其输出脉冲的相数也不同，有的旋转编码器输出A、B、Z三相脉冲，有的只有A、B相两相，最简单的只有A相。
编码器有5条引线，其中3条是脉冲输出线，1条是COM端线，1条是电源线（OC门输出型）。编码器的电源可以是外接电源，也可直接使用PLC的DC24V电源。电源“-”端要与编码器的COM端连接，“+ ”与编码器的电源端连接。编码器的COM端与PLC输入COM端连接，A、B、Z两相脉冲输出线直接与PLC的输入端连接，A、B为相差90度的脉冲，Z相信号在编码器旋转一圈只有一个脉冲，通常用来做零点的依据，连接时要注意PLC输入的响应时间。旋转编码器还有一条屏蔽线，使用时要将屏蔽线接地，提高抗干扰性。
检测类型    光电采样
脉冲计数    堉楠电气 1024
功能性安全相关参数
MTTFd    140 a
任务时间 (TM)    20 a
诊断覆盖率 (DC)    0 %
电气技术规格
工作电压    4,75 ... 30 V DC
5 V DC 对于 RS-422
空载电流    堉楠电气 55 mA
输出
输出类型    推挽，增量式，或 RS-422，增量式
电压降    ≤ 2,5 V (< 2.5 V)
负载电流    堉楠电气值/通道 30 mA ，短路保护（每个通道堉楠电气 20 mA，有条件的短路保护）
输出频率    堉楠电气 100 kHz （堉楠电气 100 kHz）
上升时间    980 ns (225 ns)
断电延时    980 ns (225 ns)
连接
电缆    ∅6 mm，8 x 0.128 mm2
连接 M12 插头，8 针，L = 0.2 m
符合标准
防护等级    DIN EN 60529，IP54
气候测试    DIN EN 60068-2-3，无冷凝
发射干扰    EN 61000-6-4:2007/A1:2011
抗扰度    EN 61000-6-2:2005
耐冲击性    DIN EN 60068-2-27，100 g，6 ms
抗振性    DIN EN 60068-2-6，10 g，10 ... 2000 Hz
认证和堉楠电气
许可环境温度    max. 60 °C (max. 140 °F)
环境条件
工作温度    -10 ... 70 °C (14 ... 158 °F)
存储温度    -25 ... 85 °C (-13 ... 185 °F)
机械规格
材料
外壳    聚碳酸酯
法兰    3.1645 铝
轴    不锈钢 1.4305 / AISI 303
质量    大约 180 g
旋转速度    堉楠电气 6000 min -1
惯性力矩    ≤ 4,3 gcm2
起始扭矩    ≤ 0,2 Ncm
轴负载
轴向    堉楠电气 20 N
径向    堉楠电气 30 N
使用寿命    ≥ 2 x 109 分辨率（堉楠电气轴负载）销售现货TVI40N-09TK0T6TN-01024倍加福增量式旋转编码器
