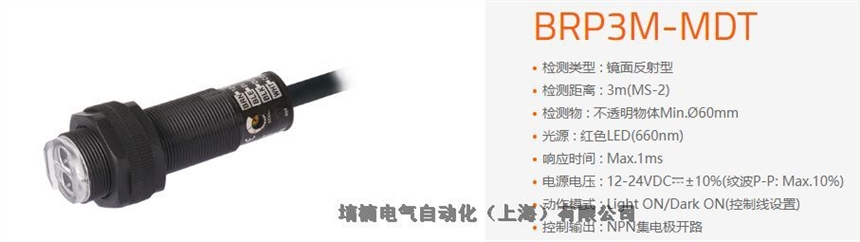

BRP3M-MDT
检测类型 : 镜面反射型
检测距离 : 3m(MS-2)
检测物 : 不透明物体Min.Ø60mm
光源 : 红色LED(660nm)
响应时间 : Max.1ms
电源电压 : 12-24VDC±10%(纹波P-P: Max.10%)
动作模式 : Light ON/Dark ON(控制线设置)
控制输出 : NPN集电极开路
检测类型镜面反射型

检测距离3m(MS-2)
检测物不透明物体Min.Ø60mm
光源红色LED(660nm)
响应时间Max.1ms
电源电压12-24VDC±10%(纹波P-P: Max.10%)
消耗电流Max.45mA
灵敏度调节灵敏度调节器
动作模式Light ON/Dark ON(控制线设置)
控制输出NPN集电极开路
连接线缆类型配线引出型(Ø5, 2m)
环境光照度太阳光: Max.11,000lx, 白炽灯: Max.3,000lx (收光面光照)
环境温度-10~60℃, 存储时: -25~75℃

防护等级IP66
环境湿度35~85%RH, 存储时: 35~85%RH
材质外壳: 聚酰胺(黑色), 检测部分:亚克力透镜
附件_独立调节螺丝刀, 反光镜(MS-2)
附件_通用固定螺母
重量约140g(约100g)
分类和工作方式
⑴槽型光电传感器

把一个光发射器和一个接收器面对面地装在一个槽的两侧组成槽形光电。发光器能发出红外光或可见光，在无阻情况下光接收器能收到光。但当被检测物体从槽中通过时，光被遮挡，光电开关便动作，输出一个开关控制信号，切断或接通负载电流，从而完成一次控制动作。槽形开关的检测距离因为受整体结构的限制一般只有几厘米。
⑵对射型光电传感器，若把发光器和收光器分离开，就可使检测距离加大，一个发光器和一个收光器组成对射分离式光电开关，简称对射式光电开关。对射式光电开关的检测距离可达几米乃至几十米。使用对射式光电开关时把发光器和收光器分别装在检测物通过路径的两侧，检测物通过时阻挡光路，收光器就动作输出一个开关控制信号。
⑶反光板型光电开关
把发光器和收光器装入同一个装置内，在前方装一块反光板，利用反射原理完成光电控制作用，称为反光板反射式(或反射镜反射式)光电开关。正常情况下，发光器发出的光源被反光板反射回来再被收光器收到;一旦被检测物挡住光路，收光器收不到光时，光电开关就动作，输出一个开关控制信号。
⑷扩散反射型光电开关
