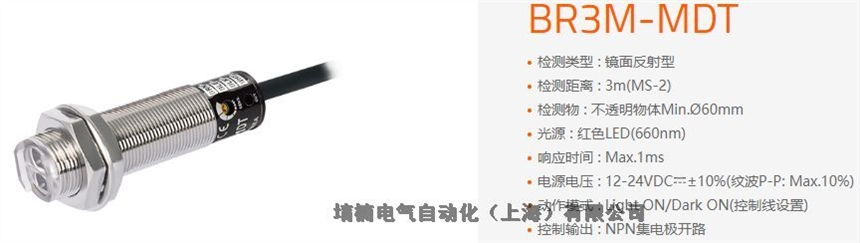

BR3M-MDT
检测类型 : 镜面反射型
检测距离 : 3m(MS-2)
检测物 : 不透明物体Min.Ø60mm
光源 : 红色LED(660nm)
响应时间 : Max.1ms
电源电压 : 12-24VDC±10%(纹波P-P: Max.10%)
动作模式 : Light ON/Dark ON(控制线设置)
控制输出 : NPN集电极开路

检测类型镜面反射型
检测距离3m(MS-2)
检测物不透明物体Min.Ø60mm
光源红色LED(660nm)
响应时间Max.1ms
电源电压12-24VDC±10%(纹波P-P: Max.10%)
消耗电流Max.45mA
灵敏度调节灵敏度调节器
动作模式Light ON/Dark ON(控制线设置)
控制输出NPN集电极开路
连接线缆类型配线引出型(Ø5, 2m)

环境光照度太阳光: Max.11,000lx, 白炽灯: Max.3,000lx (收光面光照)
环境温度-10~60℃, 存储时: -25~75℃
防护等级IP66
环境湿度35~85%RH, 存储时: 35~85%RH
材质外壳-镀镍黄铜
检测部分-亚克力透镜
附件_独立调节螺丝刀, 反光镜(MS-2)
附件_通用固定螺母, 垫圈
重量约160g(约120g)

光敏三极管除了具有光敏二极管能将光信号转换成电信号的功能外，还有对电信号放大的功能。光敏三级管的外型与一般三极管相差不大，一般光敏三极管只引出两个极——发射极和集电极，基极不引出，管壳同样开窗口，以便光线射入。为增大光照，基区面积做得很大，发射区较小，入射光主要被基区吸收。工作时集电结反偏，发射结正偏。在无光照时管子流过的电流为暗电流Iceo=（1+β）Icbo（很小），比一般三极管的穿透电流还小；当有光照时，激发大量的电子-空穴对，使得基极产生的电流Ib增大，此刻流过管子的电流称为光电流，发射极电流Ie=（1+β）Ib，可见光电三极管要比光电二极管具有更高的灵敏度。
