Autonic奥托尼克斯对射型光电传感器BR4M-TDTL工作原理

Autonic奥托尼克斯对射型光电传感器BR4M-TDTL工作原理

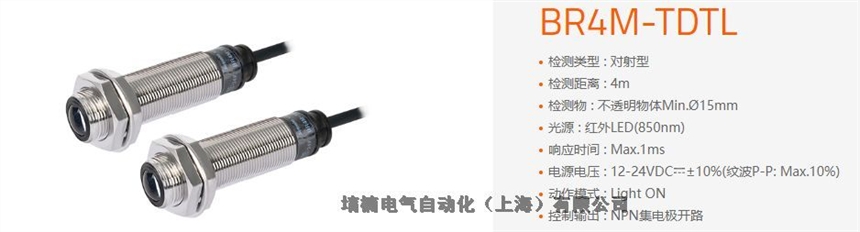

BR4M-TDTL
检测类型 : 对射型
检测距离 : 4m
检测物 : 不透明物体Min.Ø15mm
光源 : 红外LED(850nm)
响应时间 : Max.1ms
电源电压 : 12-24VDC±10%(纹波P-P: Max.10%)
动作模式 : Light ON
控制输出 : NPN集电极开路

检测类型对射型
检测距离4m
检测物不透明物体Min.Ø15mm
光源红外LED(850nm)
响应时间Max.1ms
电源电压12-24VDC±10%(纹波P-P: Max.10%)
消耗电流发光器/收光器: Max.45mA
灵敏度调节Fixed
动作模式Light ON
控制输出NPN集电极开路

连接线缆类型配线引出型(Ø5, 2m)
环境光照度太阳光: Max.11,000lx, 白炽灯: Max.3,000lx (收光面光照)
环境温度-10~60℃, 存储时: -25~75℃
防护等级IP66
环境湿度35~85%RH, 存储时: 35~85%RH
材质外壳-镀镍黄铜
检测部分-玻璃透镜
附件_通用固定螺母, 垫圈
重量约340g(约300g)

光电传感器一般由处理通路和处理元件2 部分组成。其基本原理是以光电效应为基础，把被测量的变化转换成光信号的变化，然后借助光电元件进一步将非电信号转换成电信号。光电效应是指用光照射某一物体，可以看作是一连串带有一定能量为的光子轰击在这个物体上，此时光子能量就传递给电子，并且是一个光子的全部能量一次性地被一个电子所吸收，电子得到光子传递的能量后其状态就会发生变化，从而使受光照射的物体产生相应的电效应。通常把光电效应分为3 类：（1 ）在光线作用下能使电子溢出物体表面的现象称为外光电效应，如光电管、光电倍增管等；（2 ）在光线作用下能使物体的电阻率改变的现象称为内光电效应，如光敏电阻、光敏晶体管等；（3 ）在光线作用下，物体产生一定方向电动势的现象称为光生伏特应，如光电池等。
