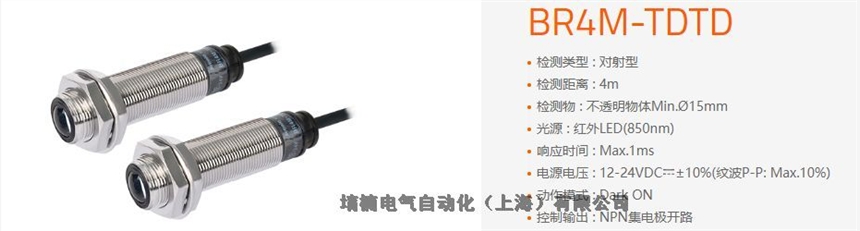

BR4M-TDTD
检测类型 : 对射型
检测距离 : 4m
检测物 : 不透明物体Min.Ø15mm
光源 : 红外LED(850nm)
响应时间 : Max.1ms
电源电压 : 12-24VDC±10%(纹波P-P: Max.10%)
动作模式 : Dark ON
控制输出 : NPN集电极开路

检测类型对射型
检测距离4m
检测物不透明物体Min.Ø15mm
光源红外LED(850nm)
响应时间Max.1ms
电源电压12-24VDC±10%(纹波P-P: Max.10%)
消耗电流发光器/收光器: Max.45mA
灵敏度调节Fixed
动作模式Dark ON
控制输出NPN集电极开路

连接线缆类型配线引出型(Ø5, 2m)
环境光照度太阳光: Max.11,000lx, 白炽灯: Max.3,000lx (收光面光照)
环境温度-10~60℃, 存储时: -25~75℃
防护等级IP66 环境湿度35~85%RH, 存储时: 35~85%RH
材质外壳-镀镍黄铜
检测部分-玻璃透镜
附件_通用固定螺母, 垫圈
重量约340g(约300g)

随着微电子技术、传感器技术、计算机技术及现代通讯技术的发展，可以利用光电传感器来研制自动抄表系统。电能表的铝盘受电涡流和磁场的作用下产生的转矩驱动而旋转。采用光电传感器则可将铝盘的转数转换成脉冲数。如：在旋转的光亮的铝盘上局部涂黑，再配以反射式光电发射接收对管，则当铝盘旋转时，在局部涂黑处便产生脉冲，并可将铝盘的转数采样转换为相应的脉冲数，并经光电耦合隔离电路，送至CPU的T0端口进行计数处理。采用光电耦合隔离器可有效地防止干扰信号进入微机。再结合其它传输方式便可以形成自动抄表系统。
