Autonic奥托尼克斯BR20M-TDTL-P光电传感器对射型工作原理

Autonic奥托尼克斯BR20M-TDTL-P光电传感器对射型工作原理

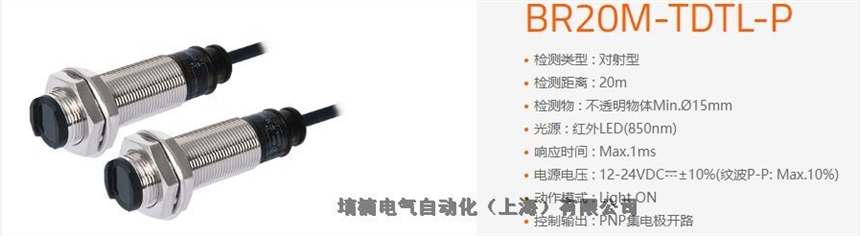

BR20M-TDTL-P
检测类型 : 对射型
检测距离 : 20m
检测物 : 不透明物体Min.Ø15mm
光源 : 红外LED(850nm)
响应时间 : Max.1ms
电源电压 : 12-24VDC±10%(纹波P-P: Max.10%)
动作模式 : Light ON
控制输出 : PNP集电极开路

检测类型对射型
检测距离20m
检测物不透明物体Min.Ø15mm
光源红外LED(850nm)
响应时间Max.1ms
电源电压12-24VDC±10%(纹波P-P: Max.10%)
消耗电流发光器/收光器: Max.45mA
灵敏度调节Fixed
动作模式Light ON
控制输出PNP集电极开路

连接线缆类型配线引出型(Ø5, 2m)
环境光照度太阳光: Max.11,000lx, 白炽灯: Max.3,000lx (收光面光照)
环境温度-10~60℃, 存储时: -25~75℃
防护等级IP67
环境湿度35~85%RH, 存储时: 35~85%RH
材质外壳-镀镍黄铜
检测部分-PC透镜
附件_通用固定螺母, 垫圈
重量约340g(约300g)

由光通量对光电元件的作用原理不同所制成的光学测控系统是多种多样的,按光电元件(光学测控系统)输出量性质可分二类，即模拟式光电传感器和脉冲(开关)式光电传感器。模拟式光电传感器是将被测量转换光电传感器
成连续变化的光电流，它与被测量间呈单值关系.模拟式光电传感器按被测量(检测目标物体)方法可分为透射(吸收)式，漫反射式，遮光式(光束阻档)三大类。所谓透射式是指被测物体放在光路中，恒光源发出的光能量穿过被测物，部份被吸收后，透射光投射到光电元件上；所谓漫反射式是指恒光源发出的光投射到被测物上，再从被测物体表面反射后投射到光电元件上；所谓遮光式是指当光源发出的光通量经被测物光遮其中一部份，使投射到光电元件上的光通量改变，改变的程度与被测物体在光路位置有关。
