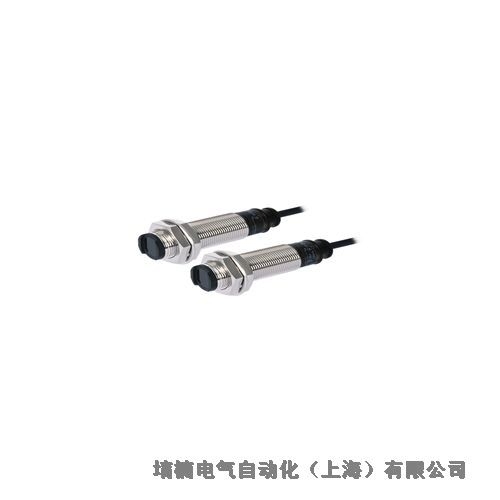

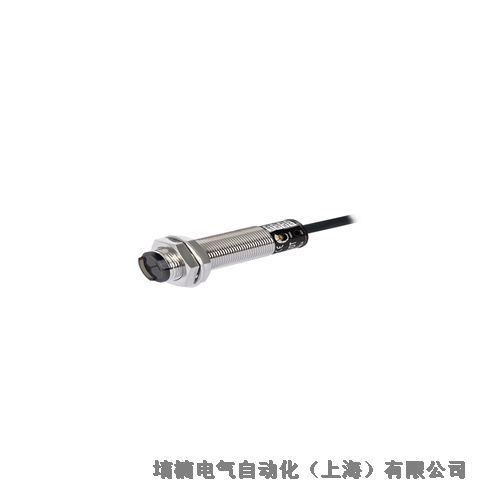

Autonics奥托尼克斯BR20M-TDTD对射型光电传感器工作原理

Autonics奥托尼克斯BR20M-TDTD对射型光电传感器工作原理

BR20M-TDTD
检测类型 : 对射型
检测距离 : 20m
检测物 : 不透明物体Min.Ø15mm
光源 : 红外LED(850nm)
响应时间 : Max.1ms
电源电压 : 12-24VDC±10%(纹波P-P: Max.10%)

动作模式 : Dark ON
控制输出 : NPN集电极开路
检测类型对射型
检测距离20m
检测物不透明物体Min.Ø15mm
光源红外LED(850nm)
响应时间Max.1ms
电源电压12-24VDC±10%(纹波P-P: Max.10%)
消耗电流发光器/收光器: Max.45mA
灵敏度调节Fixed

动作模式Dark ON
控制输出NPN集电极开路
连接线缆类型配线引出型(Ø5, 2m)
环境光照度太阳光: Max.11,000lx, 白炽灯: Max.3,000lx (收光面光照)
环境温度-10~60℃, 存储时: -25~75℃
防护等级IP67

环境湿度35~85%RH, 存储时: 35~85%RH
材质外壳-镀镍黄铜
检测部分-PC透镜
附件_通用固定螺母, 垫圈
重量约340g(约300g)
光电传感器是将光信号转换为电信号的一种器件。其工作原理基于光电效应。光电效应是指光照射在某些物质上时，物质的电子吸收光子的能量而发生了相应的电效应现象。根据光电效应现象的不同将光电效应分为三类：外光电效应、内光电效应及光生伏应。光电器件有光电管、光电倍增管、光敏电阻、光敏二极管、光敏三极管、光电池等。分析了光电器件的性能、特性曲线。

Autonics奥托尼克斯BR20M-TDTD对射型光电传感器工作原理
