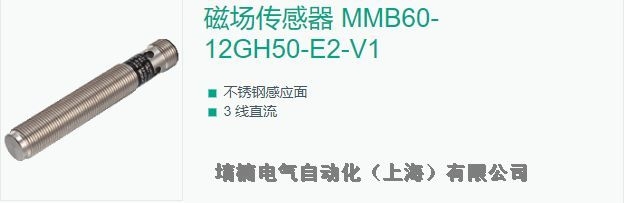

磁场传感器 MMB60-12GH50-E2-V1
不锈钢感应面
3 线直流
通用规格
开关功能 常开 (NO)
输出类型 PNP
额定工作距离 60 mm
安装 齐平

输出极性 DC
驱动器件 磁性
输出类型 3 线
额定值
工作电压 10 ... 30 V DC
开关频率 5000 Hz
迟滞 1 ... 10 %
反极性保护 反极性保护
短路保护 脉冲式
电压降 ≤ 2,5 V DC
工作电流 ≤ 200 mA

电流消耗 < 10 mA
指示灯/操作方法
工作指示灯 4 路 LED
黄色：输出
UL 认证 cULus 认证，一般用途
CCC 认证 额定电压 ≤ 36 V 时，产品不需要 CCC 认证/标记
环境条件
环境温度 -25 ... 75 °C (-13 ... 167 °F)
机械规格
连接类型 V1 连接器 (M12 x 1)，4 针
外壳材料 不锈钢 V4A

感应面 不锈钢 V4A
外壳直径 12 mm
防护等级 IP65 / IP67 /
原理
编辑 语音
感应型接近传感器的检测原理
通过外部磁场影响，检测在导体表面产生的涡电流引起的磁性损耗。在检测线圈内使其产生交流磁场，并检测体的金属体产生的涡电流引起的阻抗变化进行检测的方式。
此外，作为另外一种方式，还包括检测频率相位成分的铝检测传感器，和通过工作线圈仅检测阻抗变化成分的全金属传感器。

在检测体一侧和传感器一侧的表面上，发生变压器的状态。
种类
编辑 语音
电容式接近传感器
电容式接近传感器是一个以电极为检测端的经电电容接近开关，它由高频振荡电路、检波电路、放大电路、整形电路及输出电路组成。
