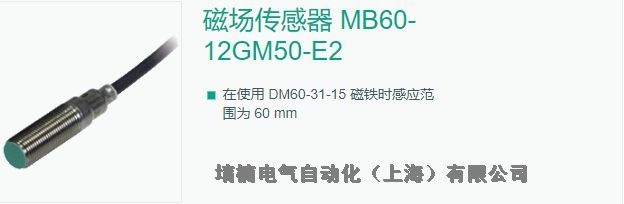

P+F倍加福磁场传感器MB60-12GM50-E2工作原理

P+F倍加福磁场传感器MB60-12GM50-E2工作原理

接近传感器是一种具有感知物体接近能力的器件，它利用位移传感器对接近的物体具有特性来识别物体的接近，并输出相应开关信号，因此，通常又把接近传感器称为接近开关。 [1]  它是代替开关等接触式检测式检测方式，以无需接触被检测对象为目的的传感器的总称，它能检测对象的移动和存在信息并转化成电信号。 [2]
在JIS规格中，根据IEC60947-5-2的非接触式位置检测用开关，制定了JIS规格（JIS C 8201-5-2低压开关装置及控制装置、第5控制电路机器及开关元件、第2节接近开关）。在JIS的定义中，在传感器中也能以非接触方式检测到物体的接近和附近检测对象有无的产品总称为“接近开关”，由感应型、静电容量型、超声波型、光电型、磁力型等构成。在本技术指南中，将检测金属存在的感应型接近传感器、检测金属及非金属物体存在的静电容量型接近传感器、利用磁力产生的直流磁场的开关定义为“接近传感器”。

在使用 DM60-31-15 磁铁时感应范围为 60 mm
通用规格
开关功能 常开 (NO)
输出类型 PNP
额定工作距离 60 mm
安装 齐平安装于非磁性金属中
输出极性 DC

确保操作距离 10 ... 48,6 mm
额定值
工作电压 10 ... 30 V
开关频率 0 ... 5000 Hz
迟滞 1 ... 10 %
反极性保护 反极性保护
短路保护 脉冲式
电压降 ≤ 2,5 V
工作电流 0 ... 200 mA
空载电流 ≤ 10 mA
开关状态指示灯 黄色 LED
功能性安全相关参数

任务时间 (TM) 20 a
诊断覆盖率 (DC) 0 %
防护等级 II
UL 认证 cULus 认证，一般用途
CSA 认证 通过 cCSAus 认证，一般用途
CCC 认证 额定电压 ≤ 36 V 时，产品不需要 CCC 认证/标记
环境条件
环境温度 -25 ... 75 °C (-13 ... 167 °F)

连接类型 电缆 PUR ， 2 m
线芯横截面积 0,34 mm2
外壳材料 不锈钢 1.4404 / AISI 316L
感应面 PBT
外壳直径 12 mm
防护等级 IP67
