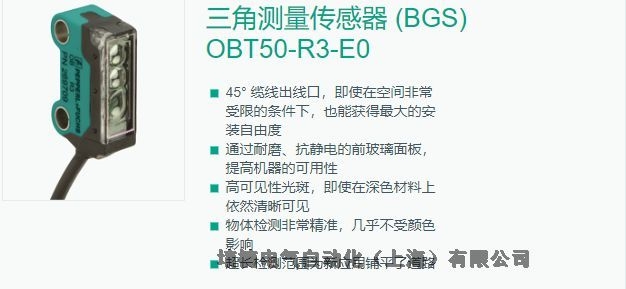

三角测量传感器 (BGS) OBT50-R3-E0
45° 缆线出线口，即使在空间非常受限的条件下，也能获得最的安装自由度
通过耐磨、抗静电的前玻璃面板，提高机器的可用性
高可见性光斑，即使在深色材料上依然清晰可见
物体检测非常精准，几乎不受颜色影响
超长检测范围为新应用铺平了道路
产品阐述
带背景抑制功能的三角测量型光电传感器，适合标准应用，微型设计，50 mm 检测范围，红光，亮通，NPN 输出，固定缆线
通用规格
检测距离 3 ... 50 mm
参考目标 标准白色平板，100 mm x 100 mm
光源 LED
光源类型 调制可见红光 ， 630 nm
黑/白差 (6 %/90 %) < 15 % 当 50 mm

角度偏差 大约 2 °
光点直径 大约 3,5 mm 相距 50 mm
发散角 大约 2 °
光学端面 向前直射
环境光限制 EN 60947-5-2 : 30000 Lux
功能性安全相关参数
MTTFd 800 a
任务时间 (TM) 20 a
诊断覆盖率 (DC) 0 %
指示灯/操作方法
工作指示灯 绿色 LED，常亮 通电 ， 短路 : 绿色 LED 闪烁（约 4 Hz）
功能指示灯 黄色 LED 亮起： 检测到物体时亮起
电气技术规格
工作电压 10 ... 30 V DC ， 2 级
空载电流 < 10 mA

防护等级 III
输出
开关类型 常开触点
信号输出 1 路 NPN 输出，短路保护，反极性保护，集电极开路
开关电压 最 30 V DC
开关电流 最 50 mA ， 阻抗负载
电压降 ≤ 1,5 V DC
开关频率 大约 800 Hz
响应时间 600 µs
符合性
产品标准 EN 60947-5-2
UL 认证 E87056 ， cULus 认证，2 类电源
CCC 认证 额定电压 ≤ 36 V 时，产品不需要 CCC 认证/标记
环境条件
环境温度 -25 ... 60 °C (-13 ... 140 °F)
存储温度 -30 ... 70 °C (-22 ... 158 °F)
机械规格

外壳宽度 7,5 mm
外壳高度 26 mm
外壳深度 13,8 mm
防护等级 IP67
连接 2 m 固定电缆
材料
外壳 PC/ABS 和 TPU
光学端面 玻璃
电缆 PUR
质量 大约 20 g
电缆长度 2 m
