P+F倍加福三角测量传感器OBT350-R100-2EP-IO-V31功能特性

P+F倍加福三角测量传感器OBT350-R100-2EP-IO-V31功能特性

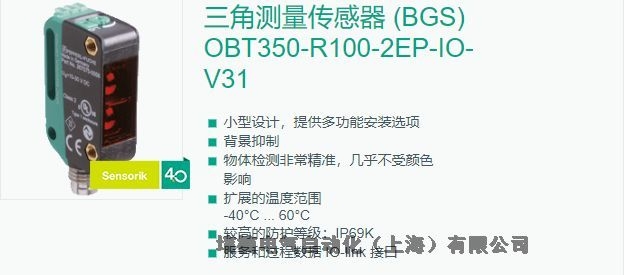

三角测量传感器 (BGS) OBT350-R100-2EP-IO-V31
小型设计，提供多功能安装选项
背景抑制
物体检测非常精准，几乎不受颜色影响
扩展的温度范围
-40°C ... 60°C
较高的防护等级：IP69K
服务和过程数据 IO-b 接口
产品阐述
带背景抑制的三角测量传感器
通用规格
检测距离 5 ... 350 mm
最小检测范围 5 ... 25 mm
最检测范围 5 ... 350 mm
调整范围 25 ... 350 mm
参考目标 标准白色平板，100 mm x 100 mm

光源类型 调制可见红光
LED 危险等级标记 免除组
黑/白差 (6 %/90 %) < 15 % 当 350 mm
光点直径 大约 20 mm 相距 350 mm
发散角 大约 3 °
环境光限制 EN 60947-5-2 : 40000 Lux
功能性安全相关参数
MTTFd 600 a
任务时间 (TM) 20 a
诊断覆盖率 (DC) 0 %
指示灯/操作方法
工作指示灯 绿色 LED：
持续亮起 - 通电
闪烁 (4Hz) - 短路
闪烁并带有短间歇 (1 Hz) - IO-Link 模式
功能指示灯 黄色 LED：
常亮 - 检测到物体

长灭 - 未检测到物体
控制元件 亮时接通/暗时接通转换开关
控制元件 感应范围调节器
电气技术规格
工作电压 10 ... 30 V DC
纹波 最 10 %
空载电流 < 25 mA 在 24 V 供电下
防护等级 III
接口
接口类型 IO-Link ( 通过 C/Q = 针脚 4 )
IO-Link 修正 1.1
设备配置文件 智能传感器
设备 ID 0x110601 (1115649)
传输速率 COM 2 (38.4 kBaud)
最小循环时间 2,3 ms
过程数据位宽 过程数据输入 1 位
过程数据输出 2 位
SIO 模式支持 是
兼容主端口类型 A

开关类型 该传感器的开关类型是可更改的。默认设置为：
C/Q - 针脚 4：NPN 常开/亮通，PNP 常闭/暗通，IO-Link
/Q - 针脚 2：NPN 常闭/暗通，PNP 常开/亮通
信号输出 2 路推挽式（4 合 1）输出，短路保护，反极性保护，过电压保护
开关电压 最 30 V DC
开关电流 最 100 mA ， 阻抗负载
使用类别 DC-12 和 DC-13
电压降 ≤ 1,5 V DC
开关频率 500 Hz
响应时间 1 ms
符合性
通信接口 IEC 61131-9
产品标准 EN 60947-5-2
UL 认证 E87056 ， 通过 cULus 认证 ， class 2 类供电电源 ， 类型等级 1
环境温度 -40 ... 60 °C (-40 ... 140 °F)
存储温度 -40 ... 70 °C (-40 ... 158 °F)

外壳宽度 11 mm
外壳高度 44,5 mm
外壳深度 21,5 mm
防护等级 IP67 / IP69 / IP69K
连接 M8 x 1 连接器，4 针
材料
外壳 PC（聚碳酸酯）
光学端面 PUMA
质量 大约 10 g
