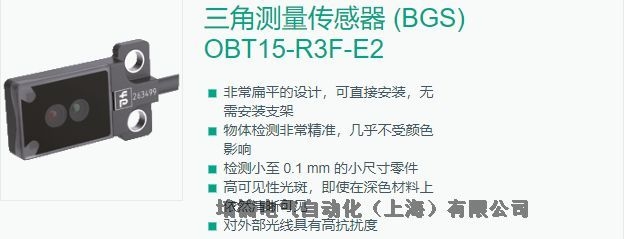

三角测量传感器 (BGS) OBT15-R3F-E2
非常扁平的设计，可直接安装，无需安装支架
物体检测非常精准，几乎不受颜色影响
检测小至 0.1 mm 的小尺寸零件
高可见性光斑，即使在深色材料上依然清晰可见
对外部光线具有高抗扰度
产品阐述
带背景抑制功能的三角测量型光电传感器，适合标准应用，扁平设计，M3 安装，15 mm 感应范围，红光，亮通型，PNP 输出，固定缆线
通用规格
检测距离 1 ... 15 mm
参考目标 标准白色平板，100 mm x 100 mm
光源 LED

光源类型 调制可见红光 ， 630 nm
LED 危险等级标记 免除组
黑/白差 (6 %/90 %) < 15 % 当 15 mm
角度偏差 大约 2 °
物体尺寸 类型 起始于 0,1 mm @ 14 mm
光点直径 大约 2,5 mm 相距 15 mm
发散角 大约 5 °
光学端面 向前直射
环境光限制 EN 60947-5-2 : 25000 Lux
功能性安全相关参数
MTTFd 800 a
任务时间 (TM) 20 a
诊断覆盖率 (DC) 0 %
指示灯/操作方法

工作指示灯 绿色 LED，常亮 通电 ， 短路 : 绿色 LED 闪烁（约 4 Hz）
功能指示灯 黄色 LED 亮起： 检测到物体时亮起
电气技术规格
工作电压 10 ... 30 V DC
空载电流 < 15 mA
防护等级 III
输出
开关类型 常开触点 / 亮时接通
信号输出 1 路 PNP 输出，短路保护，反极性保护，集电极开路
开关电压 最30 V DC
开关电流 最 50 mA ， 阻抗负载
电压降 ≤ 1,5 V DC
开关频率 大约 1 kHz
响应时间 500 µs

产品标准 EN 60947-5-2
UL 认证 E87056 ， cULus 认证，2 类电源
CCC 认证 额定电压 ≤ 36 V 时，产品不需要 CCC 认证/标记
环境条件
环境温度 -20 ... 60 °C (-4 ... 140 °F)
存储温度 -20 ... 70 °C (-4 ... 158 °F)
机械规格
外壳宽度 16 mm
外壳高度 25,5 mm
外壳深度 4,1 mm
防护等级 IP67
连接 2 m 固定电缆
材料
 外壳 PC（聚碳酸酯） 和 不锈钢
 光学端面 PUMA
 电缆 PUR
质量 大约 20 g
紧固螺丝的紧固扭矩 1 Nm
电缆长度 2 m
