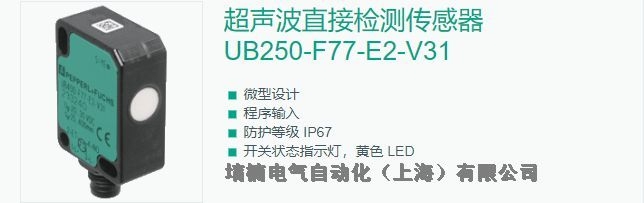

倍加福P+F超声波直接检测传感器UB250-F77-E2-V31技术参数

倍加福P+F超声波直接检测传感器UB250-F77-E2-V31技术参数

微型设计
程序输入
防护等级 IP67
开关状态指示灯，黄色 LED
产品阐述
超声波直接检测传感器
通用规格
感应范围 20 ... 250 mm
调整范围 45 ... 250 mm
死区 0 ... 20 mm

标准目标板 20 mm x 20 mm
换能器频率 大约 400 kHz
响应延迟 ≤ 50 ms
极限数据
允许的缆线长度 最 300 m
指示灯/操作方法
黄色 LED 开关状态 和 闪烁： 示教
电气技术规格
额定工作电压 24 V DC
工作电压 20 ... 30 V DC ，纹波 10 %SS ; 12 ... 20 V DC 灵敏度降至 90%
空载电流 ≤ 20 mA
可用前的时间延迟 ≤ 150 ms

输入类型 1 路程序输入
电平 低电平 : 0 ... 0,7 V （示教激活）
高电平 : UB 或开路输入 （示教未激活）
输入阻抗 16 kΩ
脉冲长度 ≥ 3 s
输出
输出类型 1 路开关输出，PNP，常开
额定工作电流 200 mA ，短路/过载保护
电压降 ≤ 2 V
重复精度 ± 1 mm
开关频率   10 Hz
范围迟滞 类型 2,5 mm
断态电流 ≤ 0,01 mA
温度影响 0,17 %/K
遵守标准和指令

标准 EN 60947-5-2:2007+A1:2012
IEC 60947-5-2:2007 + A1:2012
UL 认证 cULus 认证，一般用途
CCC 认证 额定电压 ≤ 36 V 时，产品不需要 CCC 认证/标记
环境条件
环境温度 -25 ... 70 °C (-13 ... 158 °F)
存储温度 -40 ... 85 °C (-40 ... 185 °F)
耐冲击性 30 g ， 11 ms 周期
抗振性 10 ... 55 Hz ， 振幅± 1 mm
机械规格
连接类型 M8 x 1 连接器 ， 4 针
防护等级 IP67

外壳 聚碳酸酯
换能器 环氧树脂/空心玻璃球混合物；聚氨酯泡沫
安装位置 任何位置
质量 10 g
紧固螺丝的紧固扭矩 最 0,2 Nm
出厂设置
输出 开关点： 250 mm
