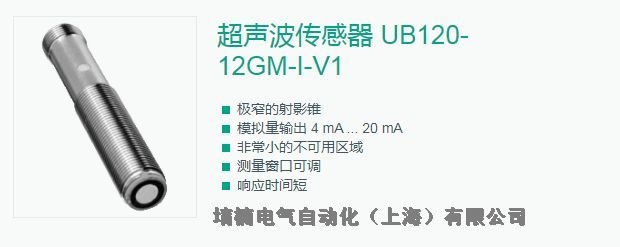

超声波传感器 UB120-12GM-I-V1
极窄的射影锥
模拟量输出 4 mA ... 20 mA
非常小的不可用区域
测量窗口可调
响应时间短
产品阐述
单头系统
通用规格
感应范围 15 ... 120 mm
调整范围 20 ... 120 mm
死区 0 ... 15 mm
标准目标板 10 mm x 10 mm
换能器频率 大约 850 kHz
响应延迟 大约 27 ms
指示灯/操作方法
黄色 LED 黄色常亮：物体在评估范围内
黄色闪烁：程序功能，检测到物体
红色 LED 红色常亮：错误
红色闪烁：程序功能，未检测到物体
电气技术规格
工作电压 10 ... 30 V DC ，纹波 10 %SS
空载电流 ≤ 30 mA
输入
输入类型 1 路程序输入
评估下限 A1：-UB ...+1 V，评估上限 A2：+4 V ...+UB
输入阻抗：> 4.7 kΩ，脉冲持续时间：≥ 1 s
输出
输出类型 1 路模拟量输出 4 ...20 mA
分辨率 0,17 mm

特性曲线的偏差 ± 1 % 满量程值
重复精度 ± 0,5 % 满量程值
负载阻抗 0 ...300 Ohm
温度影响 ± 1,5 % 满量程值
UL 认证 cULus 认证，2 类电源
CCC 认证 额定电压 ≤ 36 V 时，产品不需要 CCC 认证/标记
环境条件
环境温度 -25 ... 70 °C (-13 ... 158 °F)
存储温度 -40 ... 85 °C (-40 ... 185 °F)
机械规格
连接类型 连接器插头 M12 x 1 ， 4 针
防护等级 IP67
材料
 外壳 黄铜，镀镍
 换能器 环氧树脂/空心玻璃球混合物；聚氨酯泡沫，盖 PBT
质量 25 g
