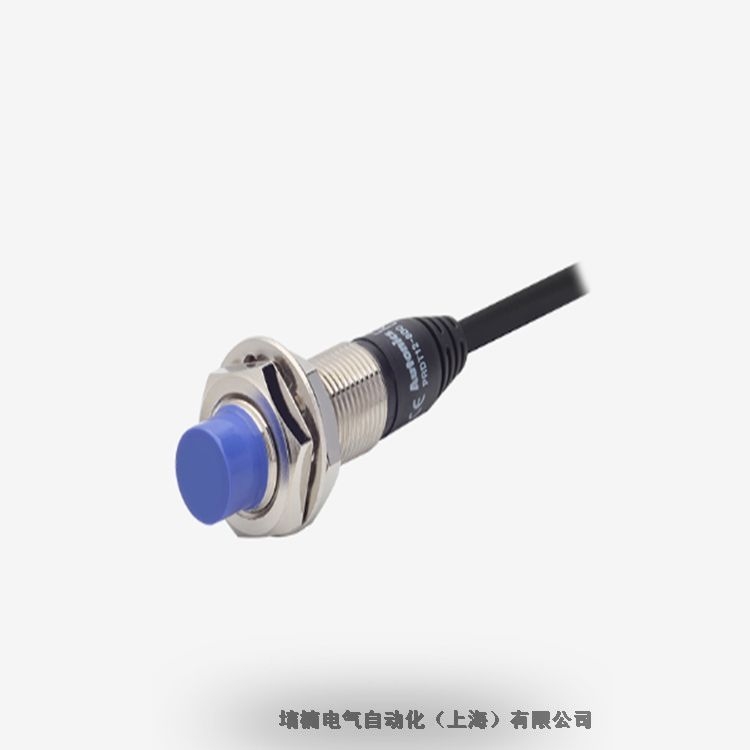

AUTONICS奥托尼克斯PR12-2DP接近传感器防护等级

AUTONICS奥托尼克斯PR12-2DP接近传感器防护等级

配线及电源 : DC 3线式12-24VDC
检测面直径 : M12
检测距离 : 2mm
安装 : 屏蔽型(埋入型)
标准检测物 : 12×12×1mm(铁)
控制输出 : PNP常开
材质 : 黄铜(镀镍)
防护等级 : IP67
数据表 打印
配线及电源DC 3线式12-24VDC

检测面直径M12
检测距离2mm
安装屏蔽型(埋入型)
标准检测物12×12×1mm(铁)
响应频率1.5kHz
电流规格消耗电流: Max.10mA
控制输出PNP常开
材质黄铜(镀镍)
线缆规格/材质标准型线缆
防护等级IP67

本体长度标准型
环境温度-25~70℃, 存储时: -30~80℃
环境湿度35~95%RH, 存储时: 35~95% RH
应差距离最检测距离的10%
残留电压Max.1.5V
重量约84g(约72g)
电感式接近传感器

电感式接近传感器由高频振荡电路、检波电路、放大电路、整形电路及输出电路组成。检测用敏元件为检测线圈，它是振荡电路的一个组成部分，振荡电路的振荡频率为
。当检测线圈通以交流电时，在检测线圈的周围就产生一个交变的磁场，当金属物体接近检测线圈时，金属物体就会产生电涡流而吸收磁场能量，使检测线圈的电感L发生变化，从而使振荡电路的振荡频率减小，以至停振。振荡与停振这两种状态经监测电路转换为开关信号输出。
需要注意的是：与电容式接近传感器相同，电感式接近传感器检测的被测物体也是金属导体，非金属导体不能用该方法测量。振幅变化随目标物金属种类而不同，因此检测距离也随目标物金属的种类而不同。

光电式接近传感器
光电式接近传感器中，发光二极管（或半导体激光管）的光束轴线和光电三极管的轴线在一个平面上，并成一定的夹角，两轴线在传感器前方交于一点。当被检测物体表面接近交点时，发光二极管的反射光被光电三极管接收，产生电信号。当物体远离交点时，反射区不在光电三极管的视角内，检测电路没有输出。一般情况下，送给发光二极管的驱动电流并不是直流电流，而是一定频率的交变电流，这样，接收电路得到的也是同频率的交变信号。如果对接收来的信号进行滤波，只允许同频率的信号通过，可以有效地防止其他杂光的干扰，并可以提高发光二极管的发光强度。
