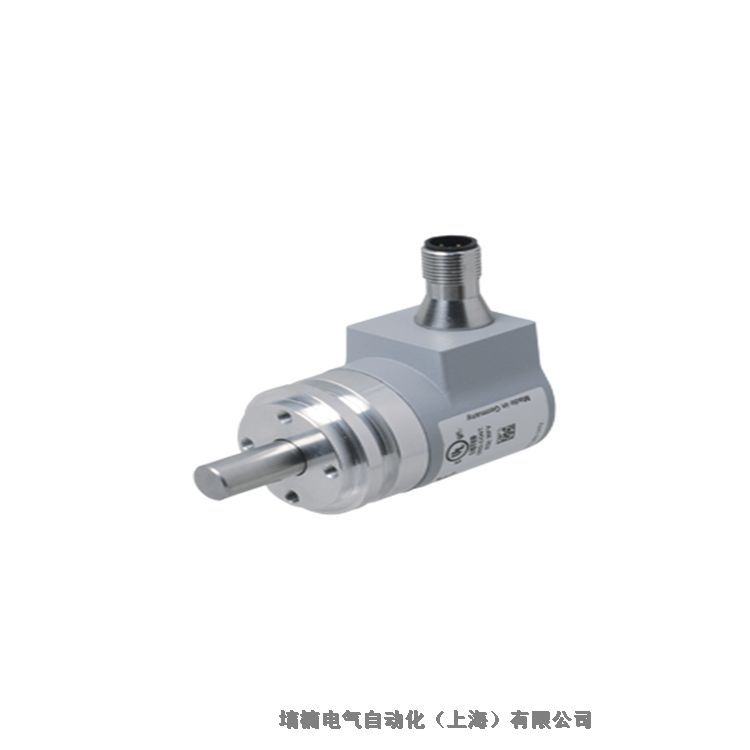

德国P+F倍加福编码器AVM58N-011K1RHGN-1212工作原理

德国P+F倍加福编码器AVM58N-011K1RHGN-1212工作原理

工业标准外壳 ∅58 mm
30 位，多匝
硬件编码器
数据传输速度高达 2 MBaud
光隔离的 RS 422  接口
伺服或夹紧法兰
在增量轨迹上最 4096 个脉冲
通用规格
检测类型 光电采样
设备类型 多圈绝值编码器
UL 文件编号 E223176 “仅用于 NFPA 79 应用” ， 如果产品上标有 UL 标记。

功能性安全相关参数
MTTFd 150 a
任务时间 (TM) 20 a
L10 1,9 E+11 在 6000 rpm 和 20/40 N 轴向/径向轴负载下
诊断覆盖率 (DC) 0 %
电气技术规格
工作电压 4,5 ... 30 V DC （SSI、SSI + RS422）
10 ... 30 V DC （SSI + 推挽）
空载电流 最 180 mA
可用前的时间延迟 < 250 ms
线性度 ±在 16 位时为 2 LSB，在 13 位时 ± 1 LSB，在 12 位时 ± 0.5 LSB
输出码 格雷码，二进制码
Code course（计数方向） 顺时针递减（顺时针旋转，code course 递减）

接口类型 SSI ; SSI + 增量轨迹
单稳态触发时间 20 ± 10 µs
分辨率
 单圈 可达 16 Bit
 多匝 14 Bit
 总体解决方案 可达 30 Bit
传输速率 0,1 ... 2 MBit/s
电压降 UB - 2,5 V
符合标准 RS 422
输入 1
输入类型 选择计数方向（顺时针/逆时针）
信号电压
 高 4,5 ... 30 V （SSI、SSI + RS422）

10 ... 30 V （SSI + 推挽）
 低 0 ... 2 V
输入电流 < 6 mA
接通延时 < 10 ms
输出
输出类型 RS422，推挽
信号输出 A+B+/A+/B
脉冲 1024、2048、4096
连接
连接器 类型 9416 (M23)，12 针，类型 9416L (M23)，12 针
电缆 ∅7 mm，6 x 2 x 0.14 mm2，1 m
符合标准
防护等级 DIN EN 60529，IP65（不含轴封） ; DIN EN 60529，IP66/IP67（有轴封）

气候测试 DIN EN 60068-2-3，无冷凝
发射干扰 DIN EN 61000-6-4
抗扰度 DIN EN 61000-6-2
耐冲击性 DIN EN 60068-2-27，100 g，6 ms
抗振性 DIN EN 60068-2-6，20 g，10 ... 2000 Hz
认证
UL 认证 cULus 认证，一般用途，2 类电源 ， 如果产品上标有 UL 标记。
环境条件
工作温度 -40 ... 85 °C (-40 ... 185 °F)
存储温度 -40 ... 85 °C (-40 ... 185 °F)
