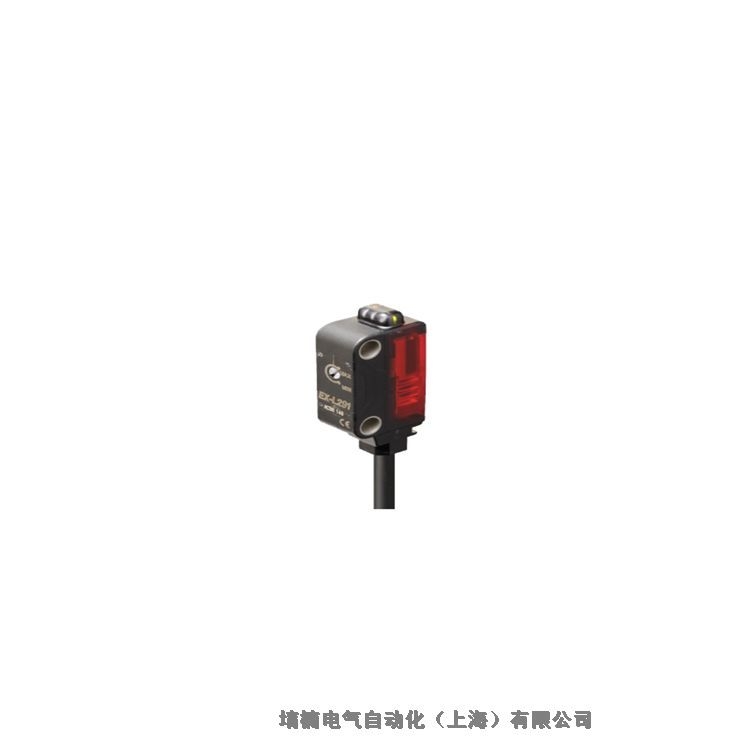

Panasonic松下EX-L212激光传感器放大器内置功能特性

Panasonic松下EX-L212激光传感器放大器内置功能特性

订货产品号 EX-L212
型号 EX-L212
检测距离 3m
光点尺寸(典型示例) 约8x5.5mm(纵x横)
(距离1m时)
(注)：距离为3m时、光点尺寸约为H17xW11mm(目测的代表示例)。
检测物体 ø3mm以上的不透明体
最小检测物体(典型示例) -
(注)：将灵敏度调节器调至最设定时的参考值。

重复精度 检测轴直角方向：0.05mm以下
重复精度(典型示例) -
(注)：将灵敏度调节器调至最设定时的参考值。
电源电压 12～24V DC ±10% 波动P-P10%以下
消耗电流 投光器：10mA以下
受光器：10mA以下
输出 NPN晶体管・开路集电极
・最流入电流： 50mA
・外加电压：26.4V DC以下(输出-0V之间)
・剩余电压：2V以下(流入电流50mA时)、1V以下(流入电流16mA时)
输出:输出动作 入光时ON/非入光时ON 通过操作输出动作切换输入线来进行设定

输出:短路保护 配备(短路保护/反接保护)
反应时间 0.5ms以下
工作状态指示灯 橙色LED(输出ON时亮灯) 透过型安装在受光器上
稳定指示灯 绿色LED(稳定入光时、稳定非入光时亮灯) 透过型安装在受光器上
电源指示灯 绿色LED(通电时亮灯) 安装在投光器上
灵敏度调节器 -
耐环境性:保护构造 IP67(IEC、JIS)
耐环境性:使用环境温度 -10～+55℃(但应无凝露及结冰)、存储时：-30～＋70℃
耐环境性:使用环境湿度 35～85%RH、存储时：35～85%RH
耐环境性:使用环境照度 白炽灯：受光面照明度3,000ℓx以下

耐环境性:耐电压 AC1,000V 1分钟 所有充电部与外壳之间
耐环境性:绝缘电阻 所有充电部与外壳之间、20MΩ以上、基于DC250V的高阻表
耐环境性:耐振动 频率：10～500Hz
双振幅：1.5mm(10G) X,Y和Z各方向2小时
耐环境性:耐冲击 加速度：500m/s2(约50G)、X,Y和Z各方向3次
投光元件 红色半导体激光 等级1(JIS/IEC/FDA)(注)
［最输出：390μW、发光峰值波长655nm］
(注)：依据第50号激光通告(2007.6.24)、以FDA标准(21 CFR 1040.10、1040.11)为准。

材质 外壳：PBT
前面窗口：丙烯基
透镜：玻璃
电缆 0.15mm2 4芯(透过型的投光器为2芯)带橡皮绝缘电缆2m
重量 本体重量：投光器：约40g、受光器：约40g
包装重量：约90g
附件 MS-EXL2-2(安装板)：2个
