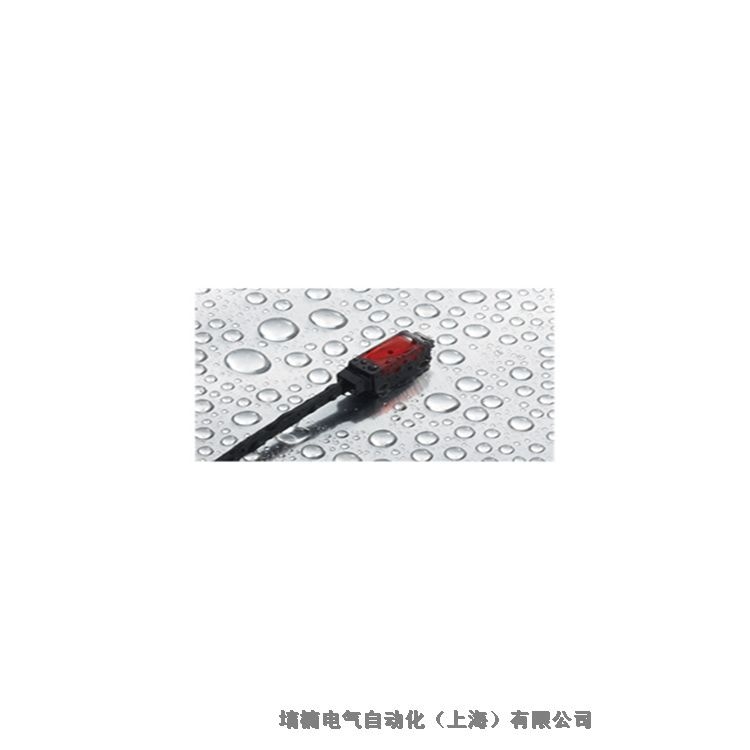

Panasonic松下EX-L211-P超小型激光传感器功能特性

Panasonic松下EX-L211-P超小型激光传感器功能特性

订货产品号 EX-L211
型号 EX-L211
检测距离 1m
光点尺寸(典型示例) 约6×4mm(纵x横)
(距离1m时)
检测物体 ø2mm以上的不透明体
最小检测物体(典型示例) ø0.3mm的不透明体
(注)：将灵敏度调节器调至设定时的参考值。

重复精度 检测轴直角方向：0.05mm以下
重复精度(典型示例) 检测轴直角方向：0.01mm以下(所有区域)
(注)：将灵敏度调节器调至设定时的参考值。
电源电压 12～24V DC ±10% 波动P-P10%以下
消耗电流 投光器：10mA以下
受光器：10mA以下
输出 NPN晶体管・开路集电极
・流入电流： 50mA
・外加电压：26.4V DC以下(输出-0V之间)
・剩余电压：2V以下(流入电流50mA时)、1V以下(流入电流16mA时)
输出:输出动作 入光时ON/非入光时ON 通过操作输出动作切换输入线来进行设定
输出:短路保护 配备(短路保护/反接保护)

反应时间 0.5ms以下
工作状态指示灯 橙色LED(输出ON时亮灯) 透过型安装在受光器上
稳定指示灯 绿色LED(稳定入光时、稳定非入光时亮灯) 透过型安装在受光器上
电源指示灯 绿色LED(通电时亮灯) 安装在投光器上
灵敏度调节器 连续可变电阻 安装在受光器上
耐环境性:保护构造 IP67(IEC、JIS)
耐环境性:使用环境温度 -10～+55℃(但应无凝露及结冰)、存储时：-30～＋70℃
耐环境性:使用环境湿度 35～85%RH、存储时：35～85%RH
耐环境性:使用环境照度 白炽灯：受光面照明度3,000ℓx以下

耐环境性:耐电压 AC1,000V 1分钟 所有充电部与外壳之间
耐环境性:绝缘电阻 所有充电部与外壳之间、20MΩ以上、基于DC250V的高阻表
耐环境性:耐振动 频率：10～500Hz
双振幅：1.5mm(最10G) X,Y和Z各方向2小时
耐环境性:耐冲击 加速度：500m/s2(约50G)、X,Y和Z各方向3次

投光元件 红色半导体激光 等级1(JIS/IEC/FDA)(注)
［最输出：390μW、发光峰值波长
