菲尼克斯测试端子条RSCWE 6-3/5工作原理

¥：66.00

产品参数

详细参数
型号：RSCWE6-3,5	加工定制：否
材质：金属	耐温：-60°C...105°C
阻燃性：强	耐压：400VAC,DC
执行质量标准：国标	产地：其他

产品详情

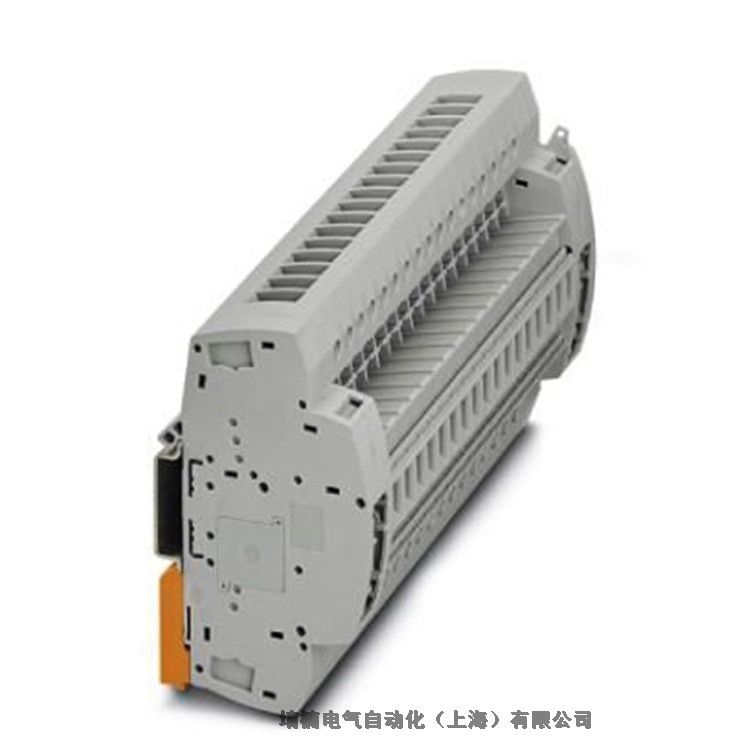

菲尼克斯测试端子条RSCWE 6-3/5工作原理

优势

定制的模块式设计，并使用标准化CLIPLINE complete附件，性价比高
模块式测试端子排结构紧凑，能节省空间
具有先进的自动变压器短路功能，确保的安全性

集成的坚固开关触点可满足绝大部分严苛要求，触点使用高品质材料，即使在多次触发后也能保证信号电流的传输

关键商业数据
Orderkey3969921
包装单位1 STK
Sales keyBE6113 -
目录页页 636 (C_1_2019)
GTIN4055626272610
单件重量（不含包装）270.600 g

位数5
层数1
连接量10
电位5
额定横截面6 mm²
颜色灰色
绝缘材料PA
阻燃等级，符合UL 94V0
额定浪涌电压4 kV
测试电涌电压5 kV
过电压等级III
绝缘材料组I
额定条件下的功耗1.31 W
负载电流30 A (当连接截面积为10 mm²的导线时)
额定电压 UN400 V AC/DC
开口式侧板否
接线端子安装0.8 Nm ... 1 Nm

冲击测试规格DIN EN 50274 (VDE 0660-514):2002-11

防手背接触保护保证
有关防触电保护的说明
电涌电压测试结果通过测试
电源频率耐受电压测试结果通过测试
大功率频率耐受电压设定点1.89 kV
（5x导线连接）接线点的机械稳定性测试结果通过测试
支架上紧固测试结果通过测试
设定点5 N
电压压降测试结果通过测试
温度上升测试结果通过测试
注意事项14位

温度上升要求测试温度上升 ≤ 45 K

短路稳定性测试通过测试
导线横截面短路测试4 mm²
短时电流300 A
注意事项按照IEC 60947-7-1:2009-04标准规定，使用4 mm² / 500 A / 1 s进行测试，包括使用4 mm² / 480 A / 1 s进行测试。
导线横截面短路测试4 mm²
短时电流500 A
导线横截面短路测试4 mm²
短时电流150 A
导线横截面短路测试4 mm²

短时电流1250 A

菲尼克斯测试端子条RSCWE 6-3/5工作原理
