菲尼克斯BTFE 6-3/14 4U测试端子条

¥：66.00

产品参数

详细参数
型号：6-3,144U-102925	加工定制：否
材质：金属	耐温：130°C
阻燃性：强	耐压：400V
执行质量标准：国标	产地：其他

产品详情

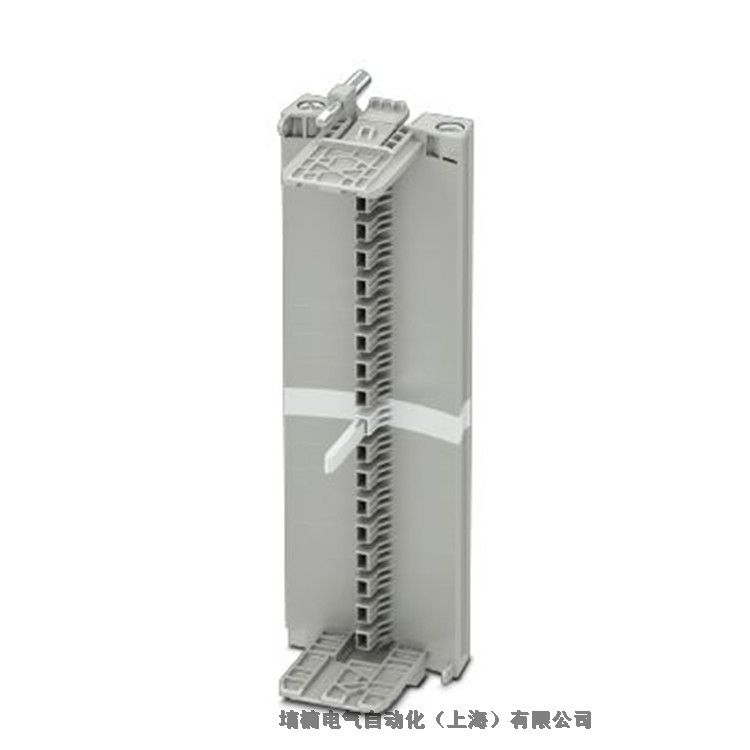

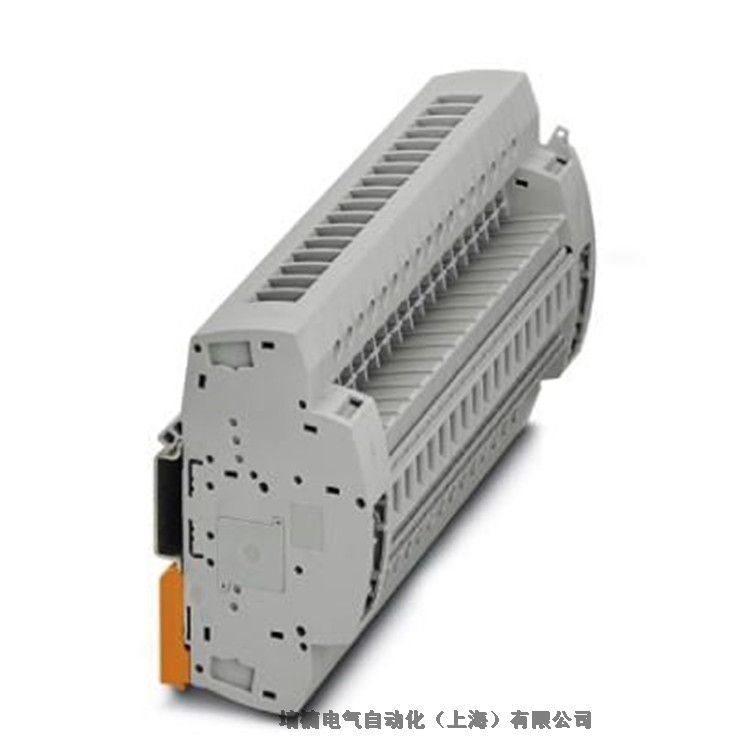

菲尼克斯BTFE 6-3/14 4U测试端子条

关键商业数据

Orderkey1029251
包装单位1 STK
Sales keyBE6113 -
目录页页 650 (C_1_2019)
GTIN4055626531076
单件重量（不含包装）792.000 g

额定横截面4 mm²

颜色灰色
绝缘材料PC
阻燃等级，符合UL 94V0
额定浪涌电压4 kV
测试电涌电压5 kV
过电压等级III
绝缘材料组I
负载电流24 A
额定电流IN24 A
额定电压 UN400 V

冲击测试规格DIN EN 50274 (VDE 0660-514):2002-11

防手背接触保护保证
有关防触电保护的说明
电涌电压测试结果通过测试
脉冲耐受电压测试设定点5 kV
电源频率耐受电压测试结果通过测试
大功率频率耐受电压设定点2 kV
（5x导线连接）接线点的机械稳定性测试结果通过测试
弯曲测试结果通过测试
弯曲测试导线横截面／重量2.5 mm² / 0.7 kg
拉伸力测试结果通过测试
导线横截面拉伸力测试2.5 mm²
牵引力设定点50 N
导线横截面拉伸力测试2 mm²
牵引力设定点50 N
支架上紧固测试结果通过测试
温度上升要求测试45 K
短路稳定性测试通过测试
热测试结果通过测试
老化测试结果通过测试
无螺钉组合式端子温度循环老化测试192
绝缘材料相对温度指数（电气，UL 746 B）130 °C

接线数据

连接方式环形电缆插针

最小紧固扭矩1 Nm
紧固扭矩1.3 Nm
连接符合标准IEC 60947-7-1
柔性导线最小横截面0.5 mm²
柔性导线横截面6 mm²
AWG导线最小横截面，柔性24

AWG绞线横截面，柔性10

电缆接线头的连接符合相应的标准DIN 46237:1970-07

最小可连接导线插针横截面0.5 mm²
可连接导线插针横截面2.5 mm²
最小孔径3.7 mm
电缆接头宽度6.8 mm
螺栓直径3.5 mm
最小可连接导线插针横截面4 mm²
可连接导线插针横截面6 mm²
附加信息型号RS PRO，订货号267-3919，垂直压接
最小孔径3.7 mm
电缆接头宽度7.2 mm
螺栓直径3.5 mm

塞规A5
