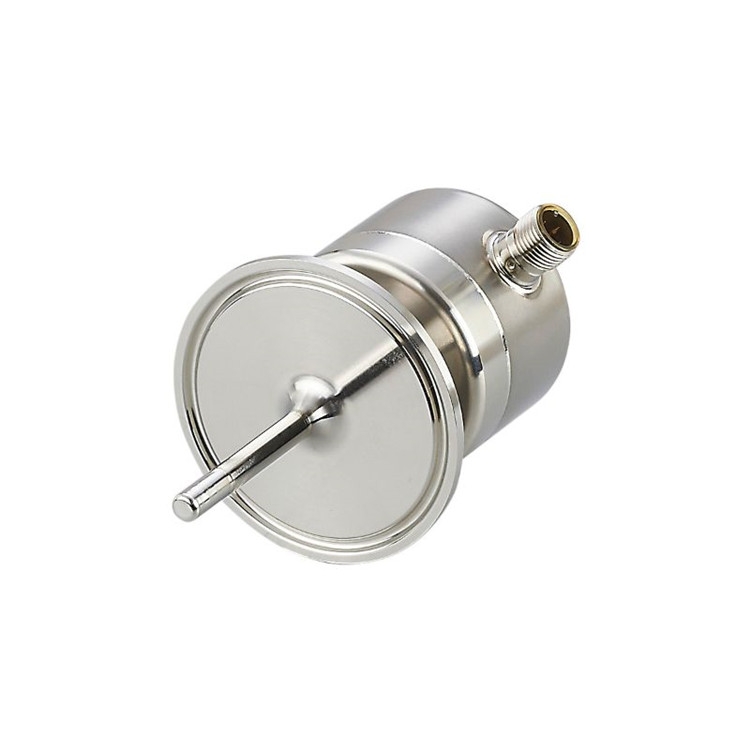

德国易福门 TCC911 温度变送器 原厂原装 品质保证
即时通知精度偏差
提高校准间隔期间的质量保证
设计坚固，即使在严苛环境下也能保持精密的测量
通过记录诊断值，实现透明的传感器监测
仿真功能简化安装
产品特征
输入和输出总数 数字输出数量: 1; 模拟输出数量: 1
测量范围 -25...160 °C -13...320 °F
系统接口 Clamp DN50 (2") DIN 32676 (ISO 2852)
面板安装长度 EL [mm] 50
应用
特殊的性能 镀金触点
测量元件 1 x Pt 1000
参考元素 1 x NTC
介质 液体和气体介质
抗压强度 [bar] 160
电气数据
工作电压 [V] 18...32 DC; (符合cULus - Class 2标准)
电流损耗 [mA] 10; (24 V)
防护等级 III
反相保护 有
开机延迟时间 [s] 6
Watchdog集成看门狗电路 有
总的输入/输出
输入和输出总数 数字输出数量: 1; 模拟输出数量: 1
输出
输出数量 2
输出信号 模拟信号; IO-Link; 校准检查状态
电气设计 PNP/NPN
数字输出数量 1
输出功能 常闭; (诊断信号)
开关量输出DC电压降值 [V] 2
开关量输出DC的持续电流负载 [mA] 100
诊断输出 校准检查状态和错误诊断
模拟输出数量 1
模拟电流输出 [mA] 4...20
负载值 [Ω] (Ub - 15 V) x 50
短路保护 有
短路保护类型 脉冲
过载保护 有
测量/设定范围
测量范围 -25...160 °C -13...320 °F
注释测量范围 可调整量程
出厂设定 -10...150 °C / 14...302 °F
校准检查限值 [K] 0.5...3
设定步距 [K] 0.05
分辨率
模拟量输出分辨率 [K] 0.05
精度/偏差
精密模拟输出 [K] ± 0,2
精确IO-Link [K] ± 0,2
温度系数模拟输出 [测量范围值的百分比 / 10 K] < ± 0,02; (如果出现参考条件偏差25 ± 5 °C)
温度系数IO-Link [测量范围值的百分比 / 10 K] < ± 0,01; (如果出现参考条件偏差25 ± 5 °C)
反应时间
响应时间T05 / T09 [s] 1,5 / 4
软件/编程
参数设定 显示单位; 模拟量输出标度; 校准检查限值; 开关逻辑诊断输出; 模拟模式
接口
通信接口 IO-Link
传递类型 COM2 (38,4 kBaud)
IO-Link revision 1.1
SDCI标准 IEC 61131-9 CDV
外形 Digital Measuring Sensor, Common Profile, Blob Transfer
SIO模式 有
必需的mater port type A
模拟过程数据 1
二位输出过程数据 1
处理周期最小值 [ms] 4.4
IO-Link温度分辨率 [K] 0.01
支持的DeviceID 运行方式 DeviceID
默认 1129
工作条件
环境温度 [°C] -25...70
注意环境温度 内部设备温度: 125 °C
存储温度 [°C] -40...100
外壳防护等级 IP 68; IP 69K
认证/测试
EMC电磁兼容 DIN EN 61000-6-2
DIN EN 61000-6-3
抗冲击 DIN EN 68000-2-27 50 g (11 ms)
抗震 DIN EN 60068-2-6 35 g (10...2000 Hz)
MTTF [年] 329
注意许可证 出厂可在www.factory-certificate.ifm下载
UL认证 UL认证编号 K021
文件数量UL E217884
机械技术数据
重量 [g] 408.2
尺寸 [mm] Ø 50 / L = 114.8
原材料 不锈钢(1.4404 / 316L); PEI; FKM; PFA
材料(接液部件) 不锈钢(1.4404 / 316L); PEEK
系统接口 Clamp DN50 (2") DIN 32676 (ISO 2852)
接液部件的表面特性Ra/Rz Ra: < 0.8
探杆直径 [mm] 6
面板安装长度 EL [mm] 50
注释
注释 MS = 设定测量范围值
按照cULus工作电压"电源级2"
包装单位 1 件
电气连接
接口 接插件: 1 x M12; 触头: 镀金的
