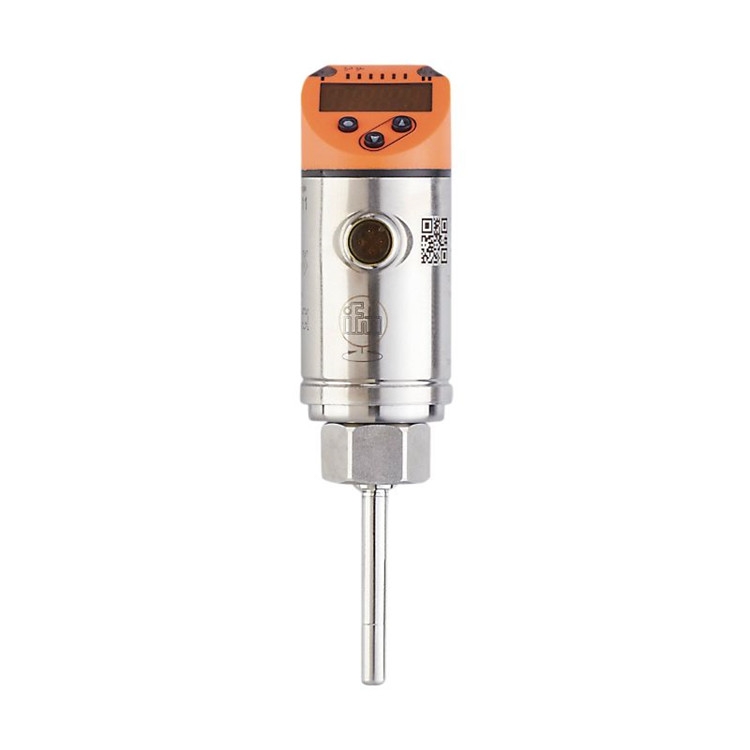

德国易福门 TR7439 用于PT100/PT1000热电阻探头带显示屏的估算单元

德国易福门 TR7439 用于PT100/PT1000热电阻探头带显示屏的估算单元

极大的温度评估范围
两个开关输出，其中一个带有 IO-Link 通信接口
友好直观的 3 按钮控制
红/绿显示，用于明确标识可接受的范围
自动识别连接的传感器类型
产品特征
输入和输出总数 数字输出数量: 2
测量范围 -100...600 °C -148...1112 °F
 系统接口 螺纹连接 G 1/2 外螺纹
应用
特殊的性能 镀金触点
应用 用于Pt100及Pt1000测量元件
电气数据
工作电压 [V] 18...32 DC; (符合cULus - Class 2标准)
电流损耗 [mA] < 50
防护等级 III
反相保护 有
开机延迟时间 [s] 1
Watchdog集成看门狗电路 有
总的输入/输出
输入和输出总数 数字输出数量: 2
输出
输出数量 2
输出信号 开关信号; IO-Link; (可配置)
电气设计 PNP/NPN
数字输出数量 2
输出功能 常开/常闭; (可设定参数)
开关量输出DC电压降值 [V] 2.5
开关量输出DC的持续电流负载 [mA] 250
短路保护 有
短路保护类型 脉冲
过载保护 有
测量/设定范围
测量范围 -100...600 °C -148...1112 °F
 开关点, SP -99.8...600 °C -147.6...1112 °F
 复原点, rP -100...599.8 °C -148...1111.6 °F
 设定步距 0.1 °C 0.1 °F
 分辨率
开关量输出分辨率 [K] 0.1
显示分辨率 [K] 0.1
精度/偏差
开关点精度 [K] ± 0,3 + (± 0,1 % MS)
显示精确度 [K] ± 0,3 + (± 0,1 % MS)
温度系数 [测量范围值的百分比 / 10 K] 0,1; (如果出现参考条件偏差25 ± 5 °C)
反应时间
反应时间 [ms] 390
软件/编程
参数设定 迟滞/窗口; 常开/常闭; 输出极性; ON延迟、关断延时; 阻尼; 显示单位
接口
通信接口 IO-Link
传递类型 COM2 (38,4 kBaud)
IO-Link revision 1.1
工作条件
环境温度 [°C] -25...80
存储温度 [°C] -40...100
外壳防护等级 IP 67
认证/测试
EMC电磁兼容 DIN EN 61000-6-3
DIN EN 61000-6-2
 抗冲击 DIN IEC 68-2-27 50 g (11 ms)
 抗震 DIN EN 60068-2-6 20 g (10...2000 Hz)
 MTTF [年] 252
UL认证 UL认证编号 K012
 机械技术数据
重量 [g] 198.5
原材料 不锈钢(1.4404 / 316L); 不锈钢(1.4301/304); PBT+PC-GF30; PBT-GF20; PC
系统接口 螺纹连接 G 1/2 外螺纹
显示器/操作件
显示 显示单位 2 x LED, 绿色
开关状态 2 x LED, 黄色
测量值 字母数字显示, 红色/绿色 4位数字
 注释
注释 MS = 设定测量范围值
 包装单位 1 件
电气连接
接口 接插件: 1 x M12; 触头: 镀金的
