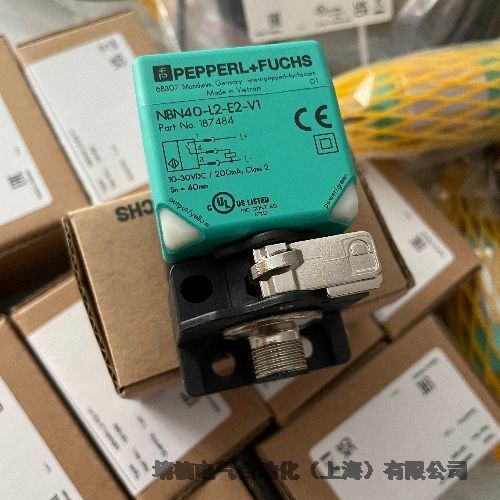

电感式传感器 NBN40-L2-E2-V1
传感器头双向和可旋转
4 个 LED 指示灯，360° 可见性
40 mm，非齐平
3 线直流
快速安装支架
技术参数节选  NBN40-L2-E2-V1
通用规格
开关功能    常开 (NO)
输出类型    PNP
额定工作距离    40 mm
安装    非齐平
输出极性    DC
确保操作距离    0 ... 32,4 mm
实际工作距离    36 ... 44 mm
衰减系数 rAl    0,33
衰减系数 rCu    0,31
衰减系数 r304    0,74
衰减系数 rBrass    0,38
输出类型    3 线
额定值
工作电压    10 ... 30 V DC
开关频率    0 ... 180 Hz
迟滞    类型 5 %
反极性保护    反极性保护
短路保护    脉冲式
电压降    ≤ 2 V
工作电流    0 ... 200 mA
断态电流    0 ... 0,5 mA
空载电流    ≤ 20 mA
可用前的时间延迟    80 ms
工作电压指示灯    绿色 LED
开关状态指示灯    黄色 LED
功能性安全相关参数
MTTFd    1510 a
任务时间 (TM)    20 a
诊断覆盖率 (DC)    0 %

遵守标准和指令
符合标准
标准    EN 60947-5-2:2007
EN 60947-5-2/A1:2012
IEC 60947-5-2:2007
IEC 60947-5-2 AMD 1:2012
认证和证书
EAC 符合性    TR CU 020/2011
防护等级    II
额定绝缘电压    253 V
额定冲击耐受电压    4000 V
UL 认证    cULus 认证，一般用途
CCC 认证    额定电压 ≤ 36 V 时，产品不需要 CCC 认证/标记
环境条件
环境温度    -25 ... 85 °C (-13 ... 185 °F)
存储温度    -40 ... 85 °C (-40 ... 185 °F)
机械规格
连接类型    连接器插头 M12 x 1 ， 4 针
外壳材料    PA
感应面    PA
防护等级    IP68 / IP69K
电缆
电缆直径    3,3 mm ± 0,15 mm
质量    130 g

P+F电感式传感器的介绍：电感式传感器是利用线圈自感或互感系数的变化来实现非电量电测的一种装置。利用电感式传感器，能对位移、压力、振动、应变、流量等参数进行测量。它具有结构简单、灵敏度高、输出功率大、输出阻抗小、抗干扰能力强及测量精度高等一系列优点，因此在机电控制系统中得到广泛的应用。它的主要缺点是响应较慢，不宜于快速动态测量，而且传感器的分辨率与测量范围有关，测量范围大，分辨率低，反之则高。

P+F电感式传感器原理：电感式传感器的工作原理是电磁感应。它是把被测量如位移等，转换为电感量变化的一种装置。
金属导体置于变化着的磁场中，导体内就会产生感应电流，这种电流像水中旋涡一样在导体转圈，这种现象称为涡流效应。电涡流式传感器结构示意图如图3所示。 根据法拉第定律，当传感器线圈通以正弦交变电流I1时，线圈周围空间必然产生正弦交变磁场H1，使置于此磁场中的金属导体中感应电涡流I2，I2又产生新的交变磁场H2
