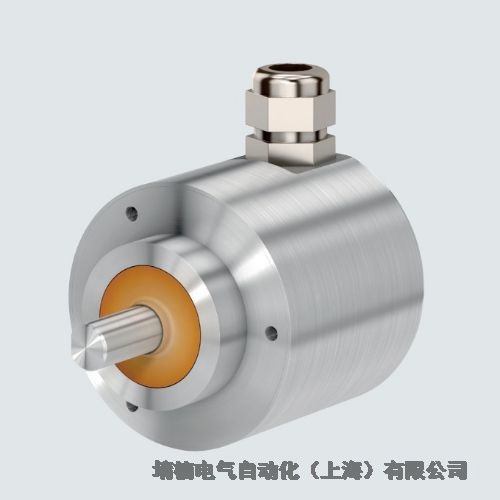

P+F增量型编码器THI40N-0CAK2R6TN-01024外径尺寸40mm上海库房现货

P+F增量型编码器THI40N-0CAK2R6TN-01024外径尺寸40mm上海库房现货

上海倍加福编码器增量式在本系统采用相对计数方式进行位置测量。运行前通过编程方式将各信号，如换速点位置、平层点位置、制动停车点位置等所对应的脉冲数，分别存入相应的内存单元，在电梯运行过程中，通过旋转编码器检测、软件实时计算以下信号:电梯所在层楼位置、换速点位置、平层点位置，从而进行楼层计数、发出换速信号和平层信号。
德国倍加福编码器增量式编码器轴旋转时，有相应的相位输出。其旋转方向的判别和脉冲数量的增减，需借助后部的判向电路和计数器来实现。其计数起点可任意设定，并可实现多圈的无限累加和测量。还可以把每转发出一个脉冲的Z信号，作为参考机械零位。当脉冲已固定，而需要提高分辨率时，可利用带90度相位差A，B的两路信号，对原脉冲数进行倍频。

倍加福编码器输出信号介绍：

信号序列
一般编码器输出信号除A、B两相（A、B两通道的信号序列相位差为90度）外，每转一圈还输出一个零位脉冲Z。

当主轴以顺时针方向旋转时，按图1输出脉冲，A通道信号位于B通道之前；当主轴逆时针旋转时，A通道信号则位于B通道之后。从而由此判断主轴是正转还是反转。
正弦输出编码器输出的差分信号如图2所示：
零位信号
编码器每旋转一周发一个脉冲，称之为零位脉冲或标识脉冲，零位脉冲用于决定零位置或标识位置。要准确测量零位脉冲，不论旋转方向，零位脉冲均被作为两个通道的高位组合输出。由于通道之间的相位差的存在，零位脉冲仅为脉冲长度的一半。
预警信号
有的编码器还有报警信号输出，可以对电源故障，发光二极管故障进行报警，以便用户及时更换编码器。
