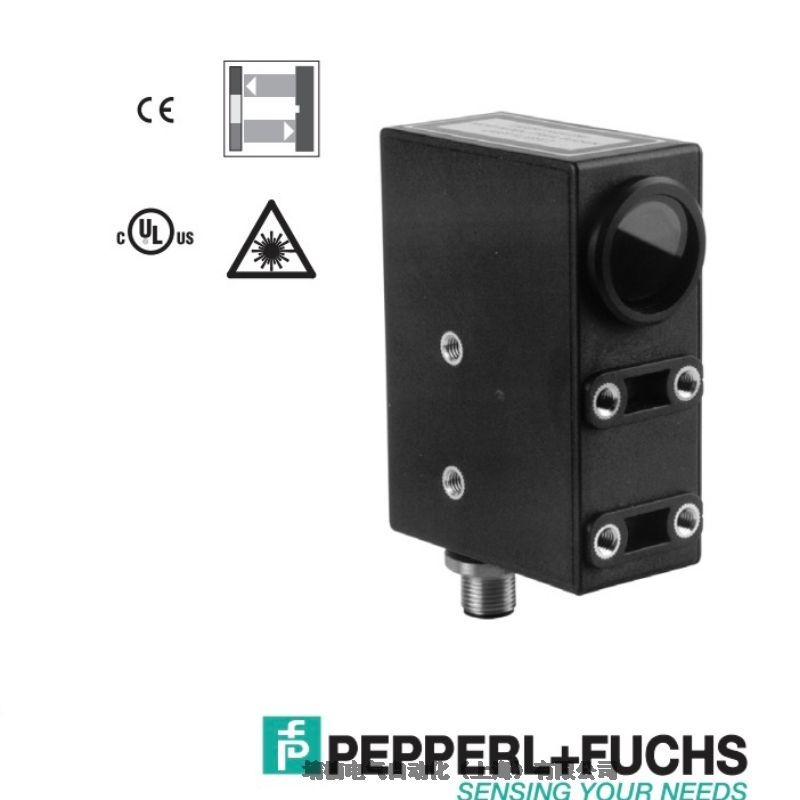

上海P+F倍加福色标传感器 DK10-LAS/35/49
用于记录极小印刷标记的色标传感器
激光等级 2 级，视力无害
灵敏度可调
30 µs 响应时间，适合极快速的扫描过程
技术参数节选  DK10-LAS/35/49
产品阐述
色标传感器，800 mm 检测范围，红色激光，激光等级 2 级，亮通/暗通，灵敏度可调，NPN 输出，PNP 输出，M12 插头
通用规格
传感器范围    800 mm
检测距离    3 ... 800 mm
光源    激光二极管
光源类型    调制可见红光
激光额定值
注意    激光 ， 切勿直视激光束
激光等级    2
波长    650 nm
光束发散    < 1,5 mrad
脉冲长度    1,5 µs
重复率    108,7 kHz
最大脉冲能量    2,1 nJ
光斑表示    大约 2 mm 相距 800 mm
环境光限制
连续光    40000 Lux
功能性安全相关参数
MTTFd    550 a
任务时间 (TM)    20 a
诊断覆盖率 (DC)    60 %
指示灯/操作方法
功能指示灯    黄色 LED：接收器点亮时亮起（亮通），接收器未点亮时亮起（暗通）
控制元件    亮通/暗通转换开关，灵敏度可调
电气技术规格
工作电压    10 ... 30 V DC
纹波    10 %
空载电流    ≤ 55 mA
输入
测试输入    在 +Ub 下发射器停用
输出
开关类型    亮通/暗通可切换
信号输出    1 路 PNP 和 1 路 NPN，短路保护，集电极开路，同步开关
开关电压    最大 30 V DC
开关电流    最大 200 mA
开关频率    16,5 kHz
响应时间    30 µs
符合性
产品标准    EN 60947-5-2
激光安全    IEC 60825-1:2007
遵守标准和指令
符合标准
耐冲击和抗振    IEC / EN 60068，半正弦，在 X、Y 和 Z 轴方向各 40 g
抗振性    IEC / EN 60068-2-6.正弦。10 -150 Hz，在 X、Y 和 Z 轴方向各 5 g
认证和证书
EAC 符合性    TR CU 020/2011
UL 认证    通过 cULus 认证 ， 2 类电源
CCC 认证    额定电压 ≤ 36 V 时，产品不需要 CCC 认证/标记
环境条件
环境温度    -10 ... 50 °C (14 ... 122 °F)
存储温度    -20 ... 75 °C (-4 ... 167 °F)
机械规格
外壳宽度    33 mm
外壳高度    85,6 mm
外壳深度    60,8 mm
防护等级    IP67
连接    5 针 M12 x 1 连接器
材料
外壳    PC（Makrolon，玻璃纤维加固）
光学端面    玻璃
质量    200 g

P+F色标传感器常用于检测特定色标或物体上的斑点，它是通过与非色标区相比较来实现色标检测，而不是直接测量颜色。色标传感器实际是一种反向装置，光源垂直于目标物体安装，而接收器与物体成锐角方向安装，让它只检测来自目标物体的散射光，从而避免传感器直接接收反射光，并且可使光束聚焦很窄。白炽灯和单色光源都可用于色标检测。使用单色光源（即绿色或红色LED）的色标传感器就其原理来说并不是检测颜色，它是通过检测色标对光束的反射或吸收量与周围材料相比的不同而实现检测的。所以，颜色的识别要严格与照射在目标上的光谱成分相对应
