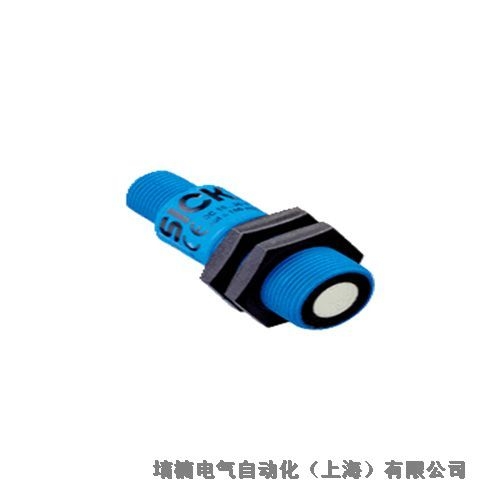

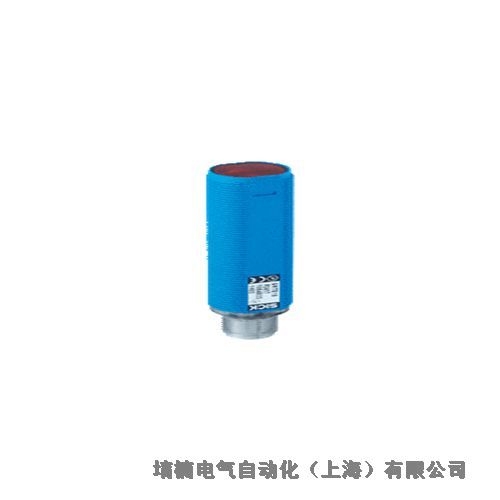

德国SICK施克圆柱形光电传感器GRL18SG-P1157螺丝直径M18 x 1

德国SICK施克圆柱形光电传感器GRL18SG-P1157螺丝直径M18 x 1

产品特点
传感器原理/ 检测原理 镜反射式光电传感器, 双透镜
尺寸(宽 x 高 x 深) 18 mm x 18 mm x 38.1 mm
外壳形状（光束出口） 圆柱形
螺丝直径（外壳） M18 x 1
光轴 轴向
最开关距离 0.03 m ... 7.2 m 1)
感应距离 0.06 m ... 6 m 1)
光源种类 可见红光
光源 PinPoint-LED 2)
光点尺寸（距离） Ø 175 mm (7 m)

轴长 650 nm
设置 电位计，270°
显示器
Yellow LED indicator 状态指示灯
 永久接通：上电
Yellow LED indicator 光接收状态
 永久接通：物体不存在
 永久断开：物体存在
 特殊应用 检测透明物体
1) 反射器 PL80A.
2) 平均使用寿命：100,000 小时，TU = +25 °C.
机械/电子参数
供电电压 10 V DC ... 30 V DC 1)
残余纹波 < 5 Vss 2)
电流消耗 30 mA

开关量输出 PNP
开关类型 明/暗切换
信号电压 PNP 高电平/低电平 约 UV - (≤ 3 V)/ 约 0 V
输出电流 Imax. ≤ 100 mA 3)
响应时间 < 500 µs 4)
开关频率 1,000 Hz 5)
连接类型 电缆 4针, 2 m
导线材料 PVC
保护电路 A 6)B 7)D 8)
防护等级 III
偏光滤镜 ✔
外壳材料 塑料, ABS
材料、光学元件 塑料, PMMA
外壳防护等级 IP67

供货范围 固定螺母（2 x）, 反光板 P250
特殊规格 检测透明物体
电磁兼容性（EMC） EN 60947-5-2
运行环境温度 –25 °C ... +55 °C 9)
仓库环境温度 –40 °C ... +70 °C
UL 文件编号 NRKH.E348498 & NRKH7.E348498
1) 极限值。在具备短路保护的电路中运行时，最 8 A.
2) 不得超过或低于 UV公差.
3) 当 UV > 24 V 且环境温度 > 49 °C 时，IA 最 = 50 mA.
4) 信号传输时间（电阻负载时）.
5) 亮暗对比度为 1:1 时.
6) A = UV 接口（已采取反极性保护措施）.
7) B = 具有反极性保护的输入端和输出端.
8) D = 抗过载电流和短路保护输出端.
9) 温度稳定性按照设置 +/-10 °C.

响应时间短

光本身为高速，并且传感器的电路都由电子零件构成，所以不包含机械性工作时间，响应时间非常短。
④分辨率高
能通过高级设计技术使投光光束集中在小光点，或通过构成特殊的受光光学系统，来实现高分辨率。也可进行微小物体的检测和高精度的位置检测。
⑤可实现非接触的检测
可以无须机械性地接触检测物体实现检测，因此不会对检测物体和传感器造成损伤。因此，传感器能长期使用。
⑥可实现颜色判别
通过检测物体形成的光的反射率和吸收率根据被投光的光线波长和检测物体的颜色组合而有所差异。利用这种性质，可对检测物体的颜色进行检测。
⑦便于调整
在投射可视光的类型中，投光光束是眼睛可见的，便于对检测物体的位置进行调整。
