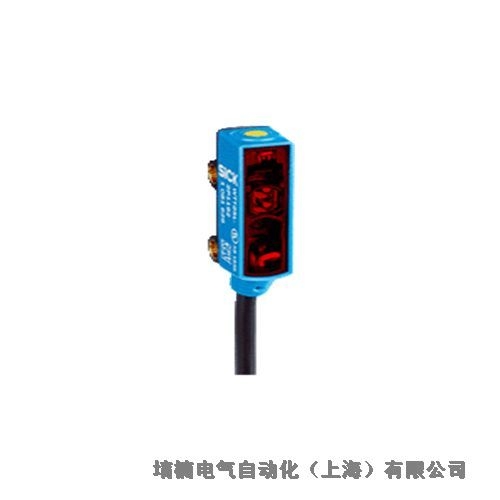

德国SICK施克WTB12-3N1131小型光电传感器外壳形状（光束出口）方形

德国SICK施克WTB12-3N1131小型光电传感器外壳形状（光束出口）方形

产品特点
机器型号 光电传感器
传感器原理/ 检测原理 漫反射光电传感器, 背景抑制功能
尺寸(宽 x 高 x 深) 15.6 mm x 48.5 mm x 42 mm
外壳形状（光束出口） 方形
最开关距离 20 mm ... 350 mm 1)
感应距离 20 mm ... 350 mm
光源种类 可见红光
光源 LED 2)
光点尺寸（距离） Ø 6 mm (200 mm)
轴长 640 nm
设置 电位计，5 圈

1) 具有 90% 反射率的扫描对象（指 DIN 5033 规定的标准白）.
2) 平均使用寿命：100,000 小时，TU = +25 °C.
机械/电子参数
供电电压 10 V DC ... 30 V DC 1)
残余纹波 < 5 Vss 2)
电流消耗 45 mA 3)
开关量输出 NPN
开关功能 补偿量
开关类型 明/暗切换
信号电压 NPN 高电平/低电平 约小于 2.5 V
输出电流 Imax. ≤ 100 mA
响应时间 ≤ 330 µs 4)
开关频率 1,500 Hz 5)
连接类型 电缆 4针, 2 m 6)
导线材料 PVC

导线横截面 0.25 mm²
保护电路 A 7)C 8)D 9)
防护等级 III
重量 200 g
外壳材料 金属
材料、光学元件 塑料, PMMA
外壳防护等级 IP66IP67IP69K
运行环境温度 –40 °C ... +60 °C
仓库环境温度 –40 °C ... +75 °C
UL 文件编号 NRKH.E181493 & NRKH7.E181493
1) 短路保护的电网环境下的临界值：最 8 A.
2) 不得超过或低于 UV公差.
3) 无负荷.
4) 信号传输时间（电阻负载时）.
5) 亮暗对比度为 1:1 时.
6) 低于 0°C 时导线不能发生形变.
7) A = UV 接口（已采取反极性保护措施）.

8) C = 抑制干扰脉冲.
9) D = 抗过载电流和短路保护输出端.
安全类型
1）安全对射光电
2）安全光栅
3）安全光幕
4）安全控制器
门控类型
雷达传感器
1）雷达传感器：区域检测型
2）主动式传感器：单光束型，多光束型，区域检测型
3）被动式传感器：区域检测型
4）电梯光幕
5）通用光电：槽形，对射型等 [3]
特长
①检测距离长
如果在对射型中保留10m以上的检测距离等，便能实现其他检测手段（磁性、超声波等） 无法远距离检测。
②对检测物体的限制少
由于以检测物体引起的遮光和反射为检测原理，所以不象接近传感器等将检测物体限定在金属，它可对玻璃、塑料、木材、液体等几乎所有物体进行检测。
