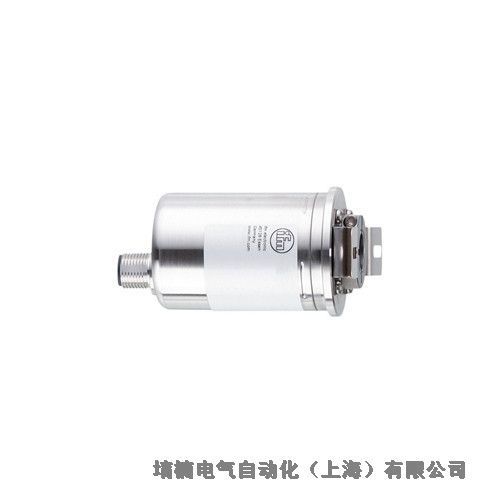

德国IFM易福门带空心轴的增量式编码器RA3110安全说明书

德国IFM易福门带空心轴的增量式编码器RA3110安全说明书

产品特征
分辨率 1...10000; (可设定参数; 出厂设定: 1024) 分辨率
通信接口 IO-Link
轴监控器 单面开通的空心轴
轴直径 [mm] 12
应用
功能原理 增量式
旋转类型 增量式/单圈
检测系统 磁性
电气数据
工作电压 [V] 4.75...30 DC
电流损耗 [mA] < 150
防护等级 III

反相保护 有
开机延迟时间最值 [ms] 500
旋转电气最值 [U/min] 6000
输出
电气设计 HTL/TTL
开关频率 [kHz] 1000
出厂设定 输出功能: HTL (50 mA)
 短路保护 有
相位偏差A和B [°] 90
测量/设定范围
分辨率 1...10000; (可设定参数; 出厂设定: 1024) 分辨率
精度/偏差
精确度 [°] 0.1
软件/编程
参数设定 分辨率; 转向; HTL; TTL
接口
通信接口 IO-Link

传递类型 COM2 (38,4 kBaud)
IO-Link revision 1.1
SIO模式 有
处理周期最小值 [ms] 2.3
工作条件
环境温度 [°C] -40...85
存储温度 [°C] -40...85
允许最的相对空气湿度 [%] 95; (不允许冷凝)
外壳防护等级 IP 68; IP 69K
认证/测试
抗振强度 DIN EN 60068-2-6 20 g
 抗冲击 DIN EN 60068-2-27 200 g 11 ms
 持续抗冲击性 DIN EN 60068-2-29 20 g / 10...1000 Hz
 抗震  30 g / 10...1000 Hz
 机械技术数据
重量 [g] 372.9

尺寸 [mm] Ø 42 / L = 79.5
原材料 法兰: 不锈钢(1.4404 / 316L); 外壳: 不锈钢(1.4404 / 316L)
拧紧扭矩 [Nm] < 0.7; (固定螺栓)
机械最值 [U/min] 6000
启动扭矩最值 [Nm] 5
温度扭矩参考 [°C] 20
轴监控器 单面开通的空心轴
轴直径 [mm] 12
轴材料 不锈钢 (1.4112 / 440B)
 轴的安装深度 [mm] 22
最的轴向轴 [mm] 0,5
电气连接
IO-Link 接插件: 1 x M12, 轴向的; 成型体: 不锈钢(1.4401/316)
