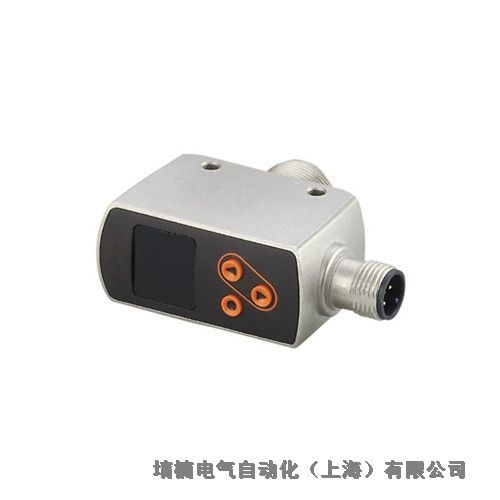

德国IFM易福门镜面反射光电开关OJ5004紧凑外壳极长量程

德国IFM易福门镜面反射光电开关OJ5004紧凑外壳极长量程

镜面反射光电开关
OJ5004
OJP-FPKG/FO/AS
适合在空间受限情况下使用的特别紧凑外壳
极长量程
使用可见红光，可轻松对准
灵敏度和输出功能的直观设定
压入安装基座方式的简便安装
产品特征
光线种类 红光
外壳 矩形的
尺寸 [mm] 35 x 24 x 11
应用
特殊的性能 偏振滤光镜

功能原理 镜面反射光电开关
电气数据
工作电压 [V] 10...30 DC
电流损耗 [mA] < 22
防护等级 III
反相保护 有
光线种类 红光
波长 [nm] 660
输出
电气设计 PNP
输出功能 亮通和暗通模式; (可选)
开关量输出DC电压降最值 [V] 2.5
开关量输出DC的持续电流负载 [mA] 200
开关频率DC [Hz] 2000
短路保护 有
短路保护类型 脉冲
过载保护 有

监控范围
棱镜反射镜的检测距离 [m] 0...2; (棱镜反射镜 Ø 80 E20005)
检测距离可设 有
光斑直径最值 [mm] 64
光点尺寸参考 在最的检测距离
偏振滤光镜 有
工作条件
环境温度 [°C] -25...60
外壳防护等级 IP 67
认证/测试
EMC电磁兼容 EN 60947-5-2
 机械技术数据
重量 [g] 39.8
外壳 矩形的
尺寸 [mm] 35 x 24 x 11
原材料 外壳: ABS; 固定夹具: 模压铸锌; LED窗口: SEPS; 按钮: SEPS
透镜材料 玻璃
 透镜校准 前面的镜组
显示器/操作件

显示 开关状态 1 x LED, 黄色
操作 1 x LED, 绿色
功能 1 x LED, 红色
 电子锁 有
附件
供货范围 夹子
螺丝钉: 2 x M3 x 16
弹簧垫圈: 2
螺母: 2
 注释
注释 按照cULus工作电压"电源级2"
 包装单位 1 件
电气连接
接口 接插件: 1 x M8

德国IFM易福门镜面反射光电开关OJ5004紧凑外壳极长量程
