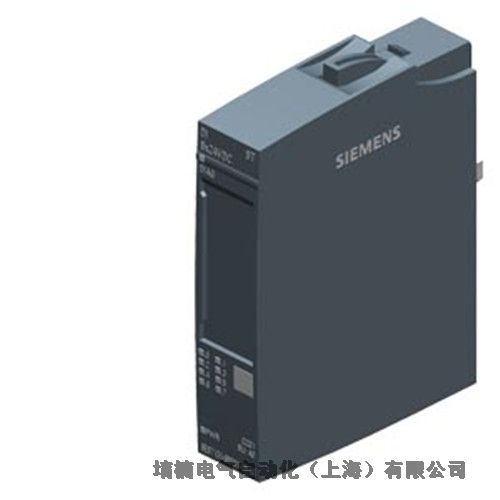

西门子ET 200SP系列6ES7131-6BF01-0BA0数字输入模块

西门子ET 200SP系列6ES7131-6BF01-0BA0数字输入模块

一般信息
产品类型标志 DI 8x24 VDC ST
硬件功能状态 FS02 以上版本
固件版本 V0.0
● 可更新固件 不
可用的基本单元 BU 类型 A0
模块特有彩色标牌板的颜色代码 CC01
产品功能
● I&M 数据 是的; I&M0 至 I&M3
● 时钟同步模式 不
附带程序包的
● STEP 7 TIA 端口，可组态 / 已集成，自版本 V14
● STEP 7 可组态/ 已集成，自版本 V5.5 SP3 以上
● PCS 7 可组态/集成式，自版本 V8.1 SP1

● PROFIBUS 版本 GSD 版 / GSD 修订版以上 各修订版本 3 和 5 以上的 GSD 文件
● PROFINET 版本 GSD 版 / GSD 修订版以上 GSDML V2.3
运行模式
● DI 是的
● 计数器 不
● 过采样 不
● MSI 不
电源电压
额定值 (DC) 24 V
允许范围，下限 (DC) 19.2 V
允许范围，上限 (DC) 28.8 V
反极性保护 是的
输入电流
耗用电流，最值 50 mA; 所有通道由编码器电源供电
传感器供电
输出端数量 8
输出电压，最小值 19.2 V
短路保护 是的; 每个模块
24 V 传感器供电
● 24 V 是的
● 短路保护 是的
● 输出电流，最值 700 mA
● 每条通道的最输出电流 700 mA
● 每个模块的最输出电流 700 mA

功率损失
功率损失，典型值 1 W; 24 V，8 个输入端通过编码器电源供电
地址范围
每个模块的地址空间
● 输入端 1 byte; + 1 个字节用于 QI 信息
硬件扩展
自动编码 是的
● 机械编码键 是的
● 机械编码键的类型 A 型
为不同的接口类型选择基础单元
● 一线制连接 BU 类型 A0
● 两线制连接 BU 类型 A0
● 三线制连接 BU 类型 A0，带 AUX 端子或电位分配模块
● 四线制连接 A0 类基座单元 + 电位分配模块
数字输入
数字输入端数量 8
可编程的数字输入端 是的
源型输入/漏性输入 P 读取
输入特性符合 IEC 61131，类型 3 是的
输入电压
● 额定值 (DC) 24 V
● 对于信号“0” -30 至 +5 V
● 对于信号“1” +11 至 +30V
输入电流
● 对于信号“1”，典型值 2.5 mA
输入延迟（输入电压为额定值时）
对于标准输入端

— 可参数化 是的; 0.05 / 0.1 / 0.4 / 0.8 / 1.6 / 3.2 / 12.8 / 20 ms（分别 + 30 至 500 µs 与导线长度有关的延迟）
— 从“0”到“1”时，最小值 0.05 ms
— 从“0”到“1”时，最值 20 ms
— 从“1”到“0”时，最小值 0.05 ms
— 从“1”到“0”时，最值 20 ms
导线长度
● 屏蔽，最值 1 000 m
● 未屏蔽，最值 600 m
传感器
可连接传感器
● 双线传感器 是的
— 允许的闭路电流（双线传感器） 最值 1.5 mA
报警/诊断/状态信息
诊断功能 是的
报警
● 诊断报警 是的
诊断
● 诊断信息可读 是的
● 电源电压监控 是的
— 可参数化 是的

● 传感器电源监控 是的; 以模块为单位，可选电路，以避免对单一传感器触点进行断路诊断：25 kOhm 至 45 kOhm
● 断线 是的; 模块式
● 短路 是的; 模块式
诊断显示 LED
● 电源电压监控 (PWR-LED) 是的; 绿色 PWR-LED
● 通道状态显示 是的; 绿色 LED
● 用于通道诊断 不
● 用于模块诊断 是的; 绿色 / 红色 DIAG-LED
