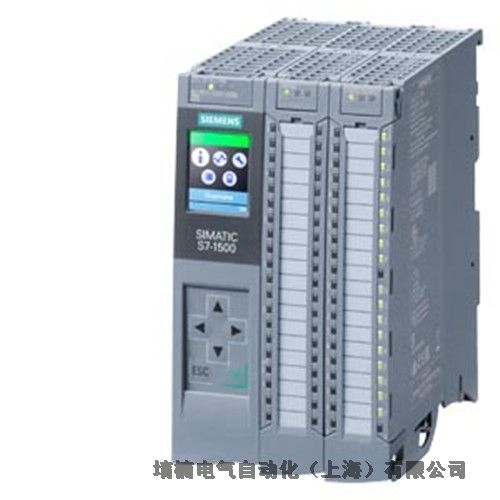

西门子S7-1500系列6ES7515-2TM01-0AB0中央处理器模块

西门子S7-1500系列6ES7515-2TM01-0AB0中央处理器模块

一般信息
产品类型标志 CPU 1515T-2 PN
硬件功能状态 FS04
固件版本 V2.9
产品功能
● I&M 数据 是的; I&M0 至 I&M3
● 时钟同步模式 是的; 分布式和集中式；带最小组织块，6 个 500 µs 循环（分布式）和 1 ms（集中式）
附带程序包的
● STEP 7 TIA 端口，可组态 / 已集成，自版本 V17（固件 V2.9）/ V14（固件 V2.0）及以上版本
配置控制
通过数据组 是的
显示
屏幕对角线 [cm] 6.1 cm
操作元件

按键数量 6
运行模式开关 1
电源电压
额定值 (DC) 24 V
允许范围，下限 (DC) 19.2 V
允许范围，上限 (DC) 28.8 V
反极性保护 是的
电源和电压断路跨接
● 停电/断电跨接时间 5 ms
● 重复率，最小值 1/s
输入电流
耗用电流（额定值） 0.8 A
接通电流，最值 2.4 A; 额定值
I²t 0.02 A²·s
功率
背板总线上的馈电功率 12 W
来自背板总线的功耗（达到均衡） 6.2 W
功率损失
功率损失，典型值 6.3 W
存储器
SIMATIC 存储卡插槽数量 1
需要 SIMATIC 存储卡 是的
工作存储器

● 集成（用于程序） 750 kbyte
● 集成（用于数据） 3 Mbyte
装载存储器
● 插拔式（SIMATIC 存储卡），最值 32 Gbyte
缓冲
● 免维护 是的
CPU-处理时间
对于位运算，典型值 30 ns
对于字运算，典型值 36 ns
对于定点运算，典型值 48 ns
对于浮点运算，典型值 192 ns
CPU-组件
元素数量（总数） 8 000; 程序块 (OB、FB、FC、DB) 和 UDT
DB
● 编号范围 1 ... 60 999；划分如下：用户可用编号范围：1 ... 59 999 和由 SFC 86 创建的数据块的编号范围：60 000 ... 60 999
● 容量，最值 3 Mbyte; 对于绝对寻址的数据库，最容量为 64 KB
FB
● 编号范围 0 ... 65 535
● 容量，最值 500 kbyte
FC

● 编号范围 0 ... 65 535
● 容量，最值 500 kbyte
OB
● 容量，最值 500 kbyte
● 可用循环 OB 数量 100
● 时间报警 OB 数量 20
● 延迟报警 OB 数量 20
● 唤醒警告 OB 数量 20; 带最小组织块，3 个 500 µs 循环
● 过程报警 OB 数量 50
● DPV1 报警 OB 的数量 3
● 等时模式 Ob 数量 2
● 技术同步警告 OB 数量 2
● 启动 OB 数量 100
● 异步错误 OB 数量 4
● 同步错误 OB 数量 2
● 诊断报警 OB 的数量 1
嵌套深度
● 每个优先等级 24
计数器、定时器及其剩磁

S7 计数器
● 数量 2 048
剩磁
— 可调整 是的
IEC 计数器
● 数量 任意（仅由系统内存进行限制）
剩磁
— 可调整 是的
S7 时间
● 数量 2 048
剩磁
— 可调整 是的
IEC 计时器
● 数量 任意（仅由系统内存进行限制）
剩磁
— 可调整 是的
数据范围及其剩磁
保留的数据范围（包括时间、计数器、标记），最值 512 kbyte; 总计；针对存储器、计时器、计数器、数据库和技术数据（轴）的可用剩磁存储器： 472 KB
扩展的保留数据范围（包括时间、计数器、标记），最值 3 Mbyte; 使用 PS 60 W 24/48/60 V DC HF 时
