PLC模块
| 详细参数 | |
|---|---|
| 型号：6ES7331-7KF02-0AB0 | 结构形式：整体式 |
| 安装方式：其他 | LD指令处理器：硬PLC |
| I/O点数：6ES7331-7KF02-0AB0 | 功能：6ES7331-7KF02-0AB0 |
| 工作电压：6ES7331-7KF02-0AB0 | 输出频率：6ES7331-7KF02-0AB0 |
| 处理速度：6ES7331-7KF02-0AB0 | 程序容量：见参数 |
| 数据容量：见参数 | 产品认证：CE |
| 环境温度：85 | 环境湿度：见参数 |
| 加工定制：否 | 重量：见参数 |
| 产地：见参数 | |

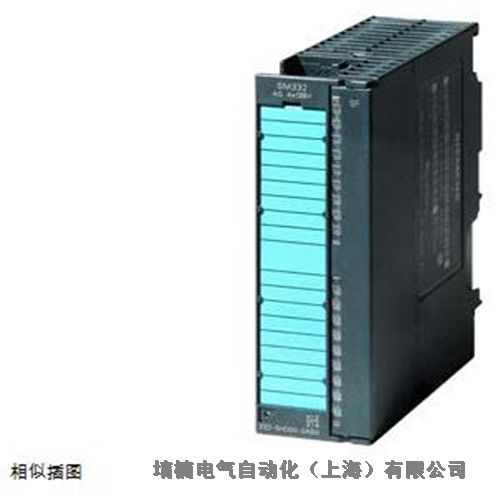

西门子S7-300系列6ES7331-7KF02-0AB0模拟输入模块
电源电压
负载电压 L+
● 额定值 (DC) 24 V
● 反极性保护 是的
输入电流
来自负载电压 L+（空载），最值 30 mA
来自背板总线 DC 5 V，最值 50 mA
功率损失
功率损失，典型值 1 W
模拟输入
模拟输入端数量 8
● 测量电阻时 4
电压输入允许的输入电压（毁坏限制），最值 20 V; 持续电压；最 1 s 内 75 V（占空比 1:20）
电流输入允许的输入电流（毁坏限制），最值 40 mA
电阻传感器的恒定测量电流，典型值 1.67 mA
输入范围
● 电压 是的
● 电流 是的
● 热电偶 是的
● 电阻温度计 是的
● 电阻 是的
输入范围（额定值），电压
● 0 至 +10 V 不
● 1 V 至 5 V 是的
— 输入电阻（1 V 至 5 V） 100 kΩ
● 1 V 至 10 V 不
● -1 V 至 +1 V 是的
— 输入电阻（-1 V 至 +1 V） 10 MΩ
● -10 V 至 +10 V 是的
— 输入电阻（-10 V 至 +10 V） 100 kΩ
● -2.5 V 至 +2.5 V 是的
— 输入电阻（-2.5 V 至 +2.5 V） 100 kΩ
● -250 mV 至 +250 mV 是的
— 输入电阻（-250 mV 至 +250 mV） 10 MΩ
● -5 V 至 +5 V 是的
— 输入电阻（-5 V 至 +5 V） 100 kΩ
● -50 mV 至 +50 mV 不
● -500 mV 至 +500 mV 是的
— 输入电阻（-500 mV 至 +500 mV） 10 MΩ
● -80 mV 至 +80 mV 是的
— 输入电阻（-80 mV 至 +80 mV） 10 MΩ
输入范围（额定值），电流
● 0 至 20 mA 是的
— 输入电阻（0 至 20 mA） 25 Ω
● -10 mA 至 +10 mA 是的
— 输入电阻（-10 mA 至 +10 mA） 25 Ω
● -20 mA 至 +20 mA 是的
— 输入电阻（-20 mA 至 +20 mA） 25 Ω
● -3.2 mA 至 +3.2 mA 是的
— 输入电阻（-3.2 mA 至 +3.2 mA） 25 Ω
● 4 mA 至 20 mA 是的
— 输入电阻（4 mA 至 20 mA） 25 Ω
输入范围（额定值），热电偶
● 类型 B 不
● 类型 C 不
● 类型 E 是的
— 输入电阻（类型 E） 10 MΩ
● 类型 J
西门子S7-300系列6ES7331-7KF02-0AB0模拟输入模块
