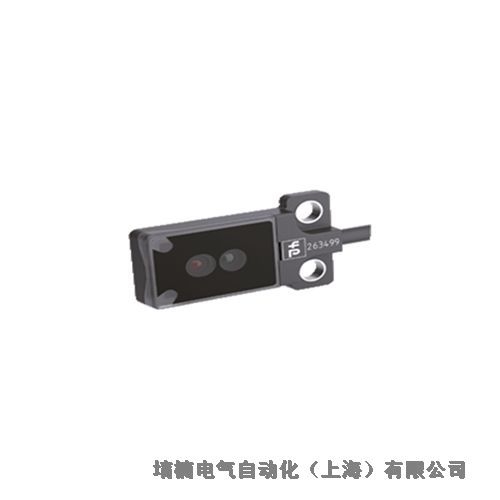

反射板型传感器 RLK31-6/25/31/115
经过成本优化的系列，适用于标准任务
小外壳包裹大结构
通用电压型号
继电器输出
产品阐述
不带偏振滤波片的反射板型光电传感器，塑料外壳，14 m 检测范围，红光，亮通，交流/直流型，继电器触点输出，无控制元件，固定缆线
通用规格
有效检测距离 14 m
反射板的距离 200 ... 14000 mm

检测范围极限值 16,5 m
参考目标 H85-2 反射板
光源 LED
光源类型 调制可见红光 ， 630 nm
偏振滤波片 无
光点直径 大约 240 mm 相距 8 m
发散角 3 °
环境光限制 50000 Lux
功能性安全相关参数
MTTFd 790 a
任务时间 (TM) 20 a
诊断覆盖率 (DC) 0 %

指示灯/操作方法
工作指示灯 绿色 LED：通电
功能指示灯 黄色 LED：
1.LED 常亮：信号 > 2 x 开关点（功能预留）
2.LED 闪烁：信号在 1 x 开关和 2 x 开关点之间
3.LED 熄灭：信号 < 开关点
电气技术规格
工作电压 24 ... 240 V AC
12 ... 240 V DC
空载电流 ≤ 40 mA
功耗 ≤ 2 VA
输出
开关类型 亮时接通
信号输出 继电器，1 个交流发电机

开关电压 最 240 V AC
开关电流 最 3 A
开关电源 直流：最150 W 交流：最 750 VA
开关频率 20 Hz
响应时间 ≤ 25 ms
符合性
产品标准 EN 60947-5-2
EAC 符合性 TR CU 020/2011
TR CU 004/2011
防护等级 II ， 当污染等级为 1-2 级（符合 IEC 60664-1 标准）时，额定电压 ≤ 250 V AC 输入电路的输出电路基本绝缘符合 EN 50178 标准，额定绝缘电压 240 V AC
CCC 认证 通过中国强制性产品认证 (CCC)

环境条件
环境温度 -25 ... 55 °C (-13 ... 131 °F)
存储温度 -40 ... 70 °C (-40 ... 158 °F)
机械规格
外壳宽度 18 mm
外壳高度 62 mm
外壳深度 35 mm
防护等级 IP67
连接 2 m 固定电缆
材料
外壳 聚碳酸酯
光学端面 PUMA
质量 154 g
