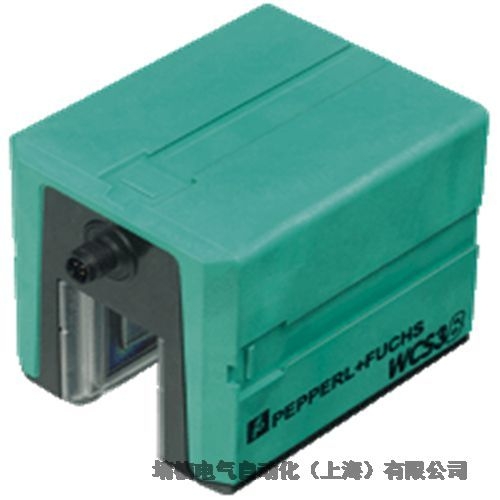

读头 WCS3B-LS311D

技术参数节选  WCS3B-LS311D
产品阐述
读头，SSI 接口，格雷码
通用规格
通过速度 ≤ 12,5 m/s
测量范围 * 314,5 m
编码尺的自由公差 水平： 31 mm ( ± 15,5 mm )
垂直： 28 mm ( ± 14 mm )
分辨率 ± 0,4 mm （1,250 位置值/米）
功能性安全相关参数
MTTFd 182 a
任务时间 (TM) 20 a
诊断覆盖率 (DC) 0 %
指示灯/操作方法
工作指示灯 绿色 LED：通电
数据流指示器 黄色 LED： 数据通信激活
错误指示器 红色 LED
闪烁： 读头离开编码尺
常亮： 内部诊断测试失败
显示器 显示模块，6 位 适应安装位置
电气技术规格
工作电压 10 ... 30 V DC
功耗 2 VA
接口
接口类型 SSI 接口
数据输出码 格雷码 ， 25 位
时钟频率 100 ... 1000 kHz
暂停时间 ≥ 20 µs
可进行双重请求，如果 tp≤ 10 µs
符合标准
发射干扰 DIN EN 61000-6-4
抗扰度 DIN EN 61000-6-2
耐冲击性 DIN EN 60068-2-27，半正弦 30 g，18 ms
抗振性 DIN EN 60068-2-6，正弦，5 g，10 - 2000 Hz，10 个循环
认证和证书
CSA 认证 cCSAus 认证，通用
2 类电源
CCC 认证 额定电压 ≤ 36 V 时，产品不需要 CCC 认证/标记
环境条件
工作温度 0 ... 60 °C (32 ... 140 °F)
存储温度 -40 ... 85 °C (-40 ... 185 °F)
相对湿度 90 % ，无冷凝
机械规格
连接类型 8 针 M12 x 1 连接器
防护等级 IP54
材料
 外壳 ABS ， PC（聚碳酸酯）
质量 500 g
