倍加福P+F光学读头PCV100-F200-B17-V1D-6011技术参数

倍加福P+F光学读头PCV100-F200-B17-V1D-6011技术参数

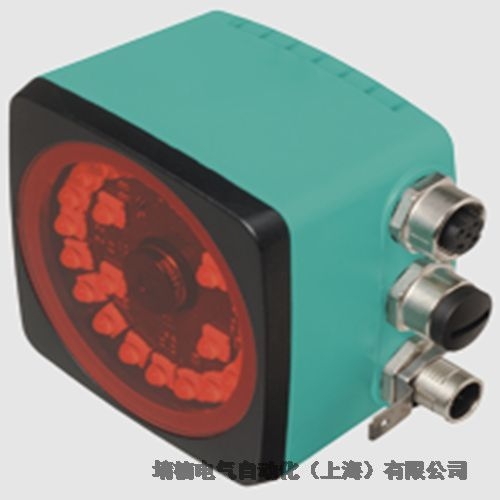

PCV100-F200-B17-V1D-6011

入射光定位系统读头, 在数据矩阵编码带上进行非接触式定位, 坚固的机械性能：无磨损零件，使用寿命长，免维护, 高分辨率和*定位，尤其适用于有弯曲、切换点以及上倾和下倾的设施。, X 和 Y 方向的行程范围可达 10 km, PROFINET 接口, 集成开关

技术参数节选  PCV100-F200-B17-V1D-6011
产品阐述
入射光定位系统读头
通用规格
通过速度 ≤ 6 m/s
测量范围 * 10000 m
光源类型 内置 LED 灯 （红）
读取距离 100 mm
景深 ± 40 mm
读取区域 60 mm x 35 mm
环境光限制 100000 Lux
分辨率 ± 0,1 mm
额定值
摄像头
 类型 CMOS ， 全局快门
处理器
 时钟脉冲频率 600 MHz
 计算速度 4800 MIPS
功能性安全相关参数
MTTFd 103 a
任务时间 (TM) 51 a
诊断覆盖率 (DC) 0 %
指示灯/操作方法
LED 指示 7 个 LED（通信、辅助对齐、状态信息）
电气技术规格
工作电压 15 ... 30 V DC ， PELV
空载电流 * 400 mA
功耗 6 W
接口
接口类型 100 BASE-TX
协议 PROFINET IO Real-Time (RT) 一致性类别 A
传输速率     100 MBit/s
接口 2
接口类型 USB 服务
输入
输入类型 1 路功能输入
0 电平：-U B 或未接线
1 电平：+8 V ...+UB ， 可编程
输入阻抗 ≥ 27 kΩ
输出
输出类型 1 至 3 路开关输出 ，     可编程 ， 短路保护
开关电压 工作电压
开关电流 150 mA 每个输出
符合标准
发射干扰 EN 61000-6-4:2007+A1:2011
抗扰度 EN 61000-6-2:2005
耐冲击性 EN 60068-2-27:2009
抗振性 EN 60068-2-6:2008
认证和证书
UL 认证 cULus 认证，一般用途，2 类电源，1 类外壳
CCC 认证 额定电压 ≤ 36 V 时，产品不需要 CCC 认证/标记
环境条件
工作温度 0 ... 60 °C (32 ... 140 °F) ，   -20 ... 60 °C (-4 ... 140 °F) （无冷凝；防止透镜上结冰！）
存储温度 -20 ... 85 °C (-4 ... 185 °F)
相对湿度 90 % ，无冷凝
机械规格
连接类型 8 针 M12 x 1 连接器，标准（供电 + IO）
4 针 M12x1 插座，D 码 (LAN)
4 针 M12x1 插座，D 码 (LAN)
外壳宽度 70 mm
外壳高度 70 mm
外壳深度 50 mm
防护等级 IP67
材料
 外壳 PC/ABS
质量 大约 200 g
