倍加福P+F背景抑制传感器 RL29-8-H-1200-RT/73c/136技术参数

倍加福P+F背景抑制传感器 RL29-8-H-1200-RT/73c/136技术参数

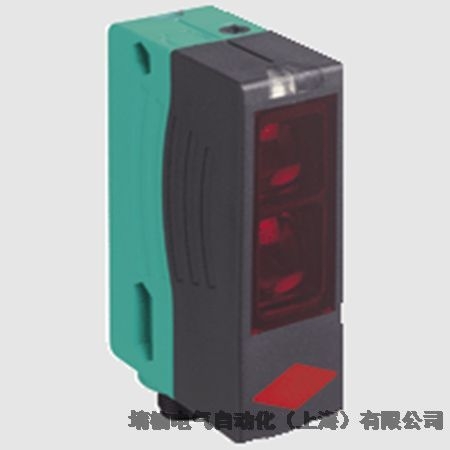

背景抑制传感器 RL29-8-H-1200-RT/73c/136

防护等级 II

技术参数节选  RL29-8-H-1200-RT/73c/136
产品阐述
背景抑制型光电传感器
通用规格
检测距离 30 ... 1200 mm ， 可调
*小检测范围 20 ... 200 mm
*检测范围 30 ... 1200 mm
背景抑制 * 检测范围上限的 + 10%
光源 LED 660 nm
光源类型 调制可见红光
黑/白差 (6 %/90 %) < 35 % 在 1200 mm 检测范围处
光点直径 大约 25 mm 相距 1200 mm
发散角 发射器： 1,2 ° ， 接收器： 2 °
环境光限制 50000 Lux
功能性安全相关参数
MTTFd 720 a
任务时间 (TM) 20 a
诊断覆盖率 (DC) 0 %
指示灯/操作方法
功能指示灯 黄色 LED：开关状态
控制元件 感应范围调节器
电气技术规格
工作电压 10 ... 30 V DC ， 2 级
纹波 10 %
空载电流 ≤ 40 mA
输出
开关类型 亮时接通
信号输出 2 路推挽式（4 合 1）输出，短路保护，反极性保护
开关电压 * 30 V DC
开关电流 * 100 mA
开关频率 125 Hz
响应时间 4 ms
符合性
产品标准 EN 60947-5-2
认证和证书
EAC 符合性 TR CU 020/2011
防护等级 II， 当污染等级为 1-2 级（符合 IEC 60664-1 标准）时，额定电压 ≤ 250 V AC
UL 认证 E87056 ， 通过 cULus 认证 ， class 2 类供电电源 ， 类型等级 1
环境条件
环境温度 -25 ... 60 °C (-13 ... 140 °F)
存储温度 -40 ... 75 °C (-40 ... 167 °F)
机械规格
外壳宽度 25,8 mm
外壳高度 88 mm
外壳深度 54,3 mm
防护等级 IP65
连接 塑料连接器 M12 x 1，4 针
材料
 外壳 塑料 ABS
 光学端面 塑料
质量 70 g
