倍加福P+F光通信耦合器LS682-DA-EN/F1技术参数

倍加福光通信耦合器LS682-DA-EN/F1技术参数

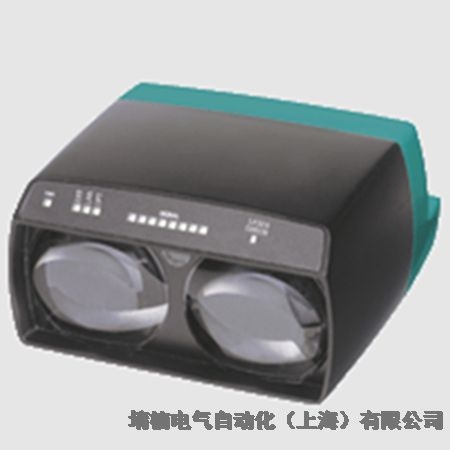

LS682-DA-EN/F1

快速以太网适用的光通信耦合器，150 m 检测范围，红外光，100 MBit/s 数据传输速率，M12 插头, 不受以太网协议限制, TCP/IP、PROFINET、PROFIsafe、EtherCAT、FSoE、EtherNet/IP?、以太网 POWERLINK 等。, 插头连接，确保快速安装, 不能参数化, 信号强度的线路指示灯

技术参数节选  LS682-DA-EN/F1
产品阐述
快速以太网适用的光通信耦合器，150 m 检测范围，红外光，100 MBit/s 数据传输速率，M12 插头
通用规格
有效检测距离 0 ... 150 m
检测范围极限值 180 m
光源 激光二极管
光源类型 调制红外光
激光额定值
 注意 INVISIBLE 激光辐射有害 ， 切勿直接使用光学仪器查看
 激光等级 1M
 波长 785 nm
 光束发散 15 mrad
 脉冲长度 8 ns
 重复率 62,5 MHz
 *光功率输出   60 mW
光点直径 1,5 m 在 100 m 距离处
发散角 1 °
环境光限制 > 10000 Lux
功能性安全相关参数
MTTFd 58,6 a
任务时间 (TM) 10 a
诊断覆盖率 (DC) 0 %
指示灯/操作方法
数据流指示器 绿色 LED： OPTO-Link
黄色 LED： LAN-Link
红色 LED： 错误
功能指示灯 信号强度（8 个 LED：红色、黄色、绿色）
电气技术规格
工作电压 18 ... 30 V DC
空载电流 200 mA
数据传输速率 100 MBit/s （快速以太网）
接口
接口类型 100 BASE-TX
输出
故障前指示输出 1 路 PNP，稳定性控制不足时熄灭 ， 短路保护，*值 200 mA
符合性
激光安全 EN 60825-1:2007
和证书
EAC 符合性 TR CU 020/2011
UL 通过 cULus
FDA IEC 60825-1:2007 符合 21 CFR 1040.10 和 1040.11，但存在符合 2007 年 6 月 24 日发布的第 50 号激光通知的偏离情况
环境条件
环境温度 -10 ... 50 °C (14 ... 122 °F)
存储温度 -20 ... 70 °C (-4 ... 158 °F)
机械规格
防护等级 IP65
材料
 外壳 ABS / PC
 光学端面 塑料
质量 700 g
