倍加福P+F传感器 VBA-4E4A-G12-ZAJ/EA2L 804017技术参数

倍加福P+F AS-Interface 传感器 VBA-4E4A-G12-ZAJ/EA2L 804017技术参数

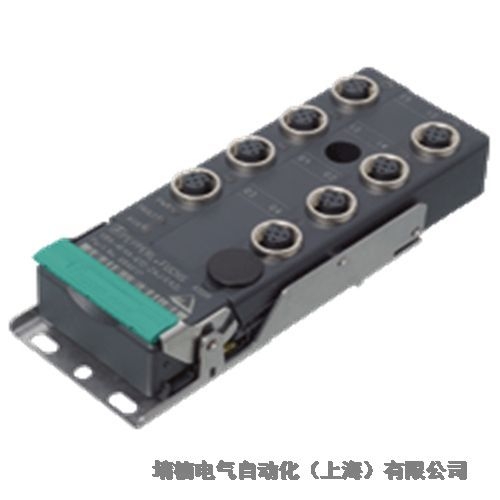

AS-Interface 传感器/执行器模块 VBA-4E4A-G12-ZAJ/EA2L
A/B 从属设备，可扩展编址，*多可达 62 个从属设备
带不锈钢底座的一体式外壳
安装时无需使用工具
金属螺纹嵌件，采用 SPEEDCON 技术
扁平缆线连接，采用缆线穿刺技术，可变扁平缆线导管
每个通道配备一个红色 LED，在输出过载时亮起
通信监控，可配置
用于 2 线、3 线和 4 线传感器的输入
DIN 导轨安装
AS-Interface 证书

技术参数节选  VBA-4E4A-G12-ZAJ/EA2L
产品阐述
G12 扁平模块
4 路输入 (PNP) 和 4 路电子输出
通用规格
从属设备类型 A/B 从属设备
AS-Interface 规格 V3.0
要求的主设备规格 ≥ V3.0
UL 文件编号 E223772

功能性安全相关参数
MTTFd 190 a
任务时间 (TM) 20 a
诊断覆盖率 (DC) 0 %
指示灯/操作方法：
LED 故障 错误显示；红色 LED
红色：通信错误或地址为 0
红色闪烁：传感器电源或输出过载
LED PWR ：
AS-Interface 电压；绿色 LED
绿色：电压正常
绿色闪烁：地址 0
LED AUX ：
外部辅助电源 UAUX；双 LED（绿色/红色）
绿色：电压正常
红色：反向电压
LED IN 开关状态（输入）；4 个黄色 LED
LED OUT ：
开关状态（输出）；4 个黄色/红色 LED
黄色：输出激活
红色：输出过载
电气技术规格：
辅助电源（输出） 24 V DC ± 15% PELV
额定工作电压 26.5 ...31.6 V，由 AS-Interface 供电
额定工作电流 ≤ 40 mA （无传感器）/* 240 mA
防护等级 III
浪涌保护 UAUX、Uin：过电压类别 III， 安全隔离型电源 (PELV) 源自高达 300 V AC 相电压的电源
输入
编号/类型 4 路输入，可连接 2 线或 3 线传感器 (PNP)，直流
可选择 2 路用于 4 线传感器的输入 (PNP)，直流
电源 来自 AS-Interface
电压 21 ... 31 V
电流负载容量 ≤ 200 mA，过载和短路保护
输入电流 ≤ 8 mA（内部限制）
开关点 符合 DIN EN 61131-2 标准 （类型 2）
 0（无衰减） ≤ 2 mA
 1（衰减） ≥ 6 mA
信号延迟 < 1 ms（输入/AS-Interface）
输出
编号/类型 4 路电子输出，PNP，过载和短路保护
电源 由外部辅助电源 UAUX 供电
电压 ≥ (UAUX - 0.5 V)
电流 2 A 每路输出
计 6 A (TB ≤ 40 °C)
4 A 计 (TB ≤ 70 °C)
指令符合性
电磁兼容性
 指令 2014/30/EU EN 62026-2:2013
符合标准
防护等级 EN 60529:2000
现场总线标准 EN 62026-2:2013
输入 EN 61131-2
发射干扰 EN 61000-6-4:2007
AS-Interface EN 62026-2:2013
抗扰度 EN 61000-6-2:2005 EN 62026-2:2013
编程说明
型材 S-7.A.7
IO 代码 7
ID 代码 A
ID1 代码 7
ID2 代码 7
数据位（通过 AS-Interface 运行） 输入 输出
 D0 IN1 OUT1
 D1 IN2 OUT2
 D2 IN3 OUT3
 D3 IN4 OUT4
参数位（可通过 AS-i 编程） 功能
 P0 通信监控
P0 = 1（默认设置），监控 = 打开，即，如果通信失败，输出将断电
P0 = 0，监控 = 关闭，如果通信失败，输出将保持其状态
 P1 输入滤波器
P1 = 0 输入滤波器开启，脉冲抑制 ≤ 2 ms
P1 = 1 输入滤波器关闭（默认设置）
 P2 同步模式
P2 = 0 同步模式打开
P2 = 1 同步模式关闭（默认设置）
 P3 未使用
环境条件
环境温度 -25 ... 70 °C (-13 ... 158 °F)
存储温度 -25 ... 85 °C (-13 ... 185 °F)
相对湿度 85 % ，无冷凝
气候条件 仅供室内使用
海拔高度 ≤ 2000 m 高于 MSL
耐冲击和抗振 30 g，11 ms，6 个空间方向，3 次撞击
10 g，16 ms，6 个空间方向，1000 次撞击
抗振性 0,75 mm 10 ... 57 Hz ，5 g 57 ...150 Hz，20 个循环
污染程度 3
机械规格
防护等级 IP67
连接 缆线穿刺法
连接 缆线穿刺法
黄色扁平缆线/黑色扁平缆线
输入/输出：M12 圆形连接器
材料
 外壳 PBT
质量 230 g
拧紧扭矩，缆线密封接头 0.4 Nm
安装 安装板
