倍加福P+F安全栅Kcd2-SOT-EX1. LB技术参数

倍加福P+F安全栅KCD2-SOT-Ex1.LB技术参数

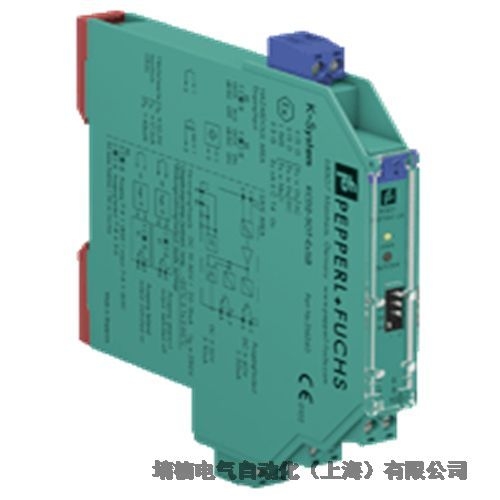

KCD2-SOT-Ex1.LB
单通道隔离屏障
24vDC电源(电源轨)
干接点或NAMUR输入
2个被动晶体管输出
可用作信号分配器(1输入2输出)
可逆操作方式
线路故障检测(LFD)
外壳宽度12.5mm

至SIL2(SC3)acc。IEC/en61508

1通道隔离屏障，24vDC电源(电源轨道)，干接点或NAMUR输入，2个无源晶体管输出，可用作信号分离器(1输入2输出)，可逆
工作模式，线路故障检测(LFD)，外壳宽度12.5 mm，*SIL2(sc3)acc。符合IEC/en61508标准，外壳宽度:12.5mm，通道数:1

通道，安全完整性等级(SIL):SIL2，额定电压:19...30v DC，现场设备:NAMUR传感器，现场设备[2]:无电压触点，线路故障检测

通用规范
信号类型
功能安全相关参数
安全完整性等级(SIL
系统能力(SC
供应
连接动力导轨或端子9+，10-
额定电压19…30v dc
纹波≤10%
额定电流20…15个马
功耗≤700mw，包括输出最大功耗
输入
连接侧字段侧
连接端子1+，2-
额定值acc。EN 60947-5-6 (NAMUR)
开路电压/短路电流约。约10v DC。马8
开关点/开关滞后1.2…2.1 mA /约。0.2马
线路故障检测断线I≤0.1 mA，短路I≥6.5 mA
脉冲/暂停比min. 100µs / min. 100µs
输出
连接端控制端
连接输出I:端子5、6;输出II:端子7,8
额定电压30v DC
额定电流50 mA
响应时间≤200µs
信号电平1信号:(外部电压)- 3v最大。50 mA
0信号:闭塞输出(关态电流≤10µA)
输出i信号;晶体管
输出ii信号或故障信息;晶体管
集体错误消息power Rail
传输特性
开关频率≤5khz
电隔离
输入/输出加强绝缘acc。en50178，额定绝缘电压300 Veff
输入/电源加强绝缘acc。en50178，额定绝缘电压300 Veff
输出/电源基本绝缘符合en50178，额定绝缘电压50 Veff
输出/输出基本绝缘符合en50178，额定绝缘电压50 Veff
指标/设置
显示元件led
控制元件dip开关
通过拨码开关进行配置
正面贴标空间
指令一致
电磁兼容性
指令2014/30/ eu en 61326-1:2013(工业场所)
整合
电磁兼容性ne 21:2011
防护等级iec 60529:2001
触电防护iec 61010-1:2010
输入en 60947-5-6:2000
环境条件
环境温度-20…60°c(-4…140°F)
扩展的环境温度范围高达70°C(158°F)，参考手册必要的安装条件
机械规范
防护等级ip20
连接螺钉端子
质量约。100克
尺寸12.5 × 119 × 114毫米(0.5 × 4.7 × 4.5英寸)(宽×高×深)，外壳类型A2
安装在35mm DIN安装轨上。EN 60715:2001
适用于危险区域的数据
欧盟型式检验证书baseefa 13 ATEX 0080
标记Ex- hexagon II (1)G [Ex ia Ga] IIC
exhexagon II (1)D [exia Da
前六边形I (M1) [Ex ia Ma
输入ex ia
电压10.5 V
电流17.1 mA
功率45mw(线性特性)
供应
最大安全电压253v AC(注意!Um为无额定电压。)
输出
最大安全电压253v AC(注意!额定电压可以更低。)
证书cml 19 ATEX 4410x
标记Ex- hexagon II 3G Ex- ec IIC T4 Gc
电隔离
输入/输出安全电气隔离acc。符合IEC/EN 60079-11，电压峰值375v
输入/电源安全电气隔离acc。符合IEC/EN 60079-11，电压峰值375v
指令一致
指令2014/34/ eu EN IEC 60079-0:2018, EN 60079-7:2015+A1:2018, EN 60079-11:2012
