IFM易福门压力变送器 PT5404 技术参数介绍

IFM易福门压力变送器 PT5404 技术参数介绍

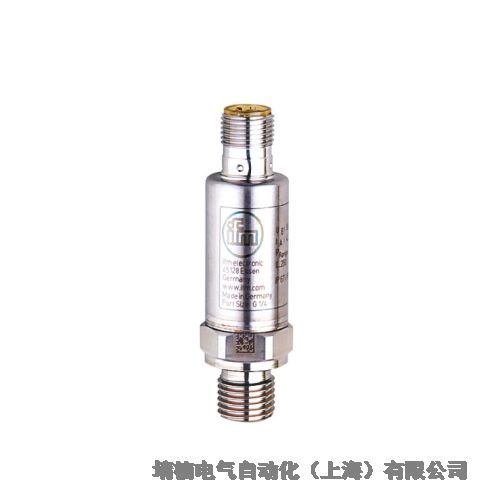

压力变送器
PT5404
PT-010-SEG14-A-ZVG/US/ /W
可靠检测工业应用的系统压力
较高的抗冲击和振动能力
优秀的重复性和低线性误差
高于 6 千万次压力周期的使用寿命
适合在空间受限情况下安装的耐用不锈钢紧凑外壳

产品特征
输入和输出总数模拟输出数量: 1
测量范围0...10 bar 0...145 psi 0...1000 kPa 0...1 MPa
 系统接口螺纹连接 G 1/4 外螺纹 (DIN EN ISO 1179-2)
应用
应用用于工业应用
介质液体和气体介质
介质温度 [°C]-40...90
爆破压力最小值300 bar 4350 psi 30 MPa
 抗压强度25 bar 360 psi 2.5 Mpa
 注意抗压强度静态
 耐真空 [mbar]-1000
压力相对压力
电气数据
工作电压 [V]8.5...36 DC
绝缘电阻最小值 [MΩ]100; (500 V DC)
防护等级III
反相保护有
开机延迟时间 [s]< 0.1
总的输入/输出
输入和输出总数模拟输出数量: 1
输出
输出数量1
输出信号模拟信号
模拟输出数量1
模拟电流输出 [mA]4...20

负载最大值 [Ω](Ub – 8,5 V) / 21,5 mA; @8,5V= 0 Ω; @12V max. 160 Ω; @24V max. 720 Ω
短路保护有
过载保护有
测量/设定范围
测量范围0...10 bar 0...145 psi 0...1000 kPa 0...1 MPa
 精度/偏差
重复精度 [测量范围值的%]< ± 0,05; (温度波动< 10 K)
特征曲线偏差 [测量范围值的%]< ± 0,5; (包括：安装拧得过紧导致的漂移、零点和测量范围误差、非线性、迟滞)
线性偏差 [测量范围值的%]< ± 0,1 (BFSL) / < ± 0,2 (LS)
滞后偏差 [测量范围值的%]< ± 0,2
长时间稳定性 [测量范围值的%]< ± 0,1; (每6个月)
温度系数零点和量程 [测量范围值的百分比 / 10 K]< 0,1 (-25...90 °C) / < 0,2 (-40...-25 °C)
反应时间
阶跃函数响应时间 模拟输出 [ms]1
工作条件
环境温度 [°C]-40...90
存储温度 [°C]-40...100
外壳防护等级IP 67; IP 69K
机械技术数据
重量 [g]59
原材料1.4542 (17-4 PH / 630); 不锈钢(1.4404 / 316L); PEI
材料(接液部件)1.4542 (17-4 PH / 630)
开关动作寿命6千万; (在额定压力的1.2倍)
拧紧扭矩 [Nm]25...35; (推荐的拧紧扭矩; 取决于润滑、密封及压力等级)
系统接口螺纹连接 G 1/4 外螺纹 (DIN EN ISO 1179-2)
过程连接密封FKM (DIN EN ISO 1179-2)
已集成限制器元件否(可以改装 )

压力传感器
ifm提供种类繁多的电子压力传感器，其中也包括不同系列的压力开关和压力变送器，它们可满足各种工业应用的需求。久经考验的陶瓷电容测量元件包括不锈钢测量元件和薄膜或厚膜金属丝应力计（PK、PV、PT系列），并采用压阻式测量技术（用于气动应用）。
所有装置都采用坚固的外壳，并且不需要活塞或弹簧等运动部件，因此具有极高的抗冲击和抗振动性能，且不会发生任何磨损，无需维护。

久经考验的陶瓷电容测量元件耐腐蚀且长期稳定。这可确保测量值长期准确且一致。该传感器耐受动态压力尖峰，可保证高过载能力，甚至是在发生极高压力尖峰（例如阀门快速闭合）时。
采用厚膜技术和不锈钢测量元件的压力传感器（含压力开关和压力变送器）具有外形紧凑且坚固的特点。它们可用于大多数工业领域。焊接的不锈钢测量元件不带任何密封件，确保高安全性，尤其是在气压高达600 bar的应用以及使用腐蚀性冷却剂（氟利昂）的空调和制冷技术。
