压力传感器介绍：

压力传感器(Pressure Transducer)是能感受压力信号，并能按照一定的规律将压力信号转换成可用的输出的电信号的器件或装置。
压力传感器通常由压力敏感元件和信号处理单元组成。按不同的测试压力类型，压力传感器可分为表压传感器、差压传感器和绝压传感器。
压力传感器是工业实践中最为常用的一种传感器，其广泛应用于各种工业自控环境，涉及水利水电、铁路交通、智能建筑、生产自控、航空航天、军工、石化、油井、电力、船舶、机床、管道等众多行业。

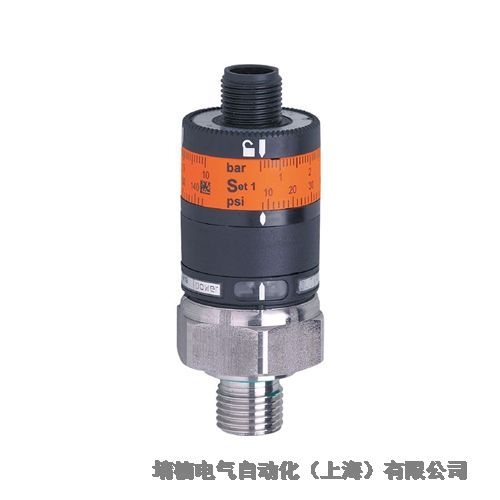

带直观开关点设定的压力传感器

PK5522
PK-100-SFG14-PSPKG/US/ /W
通过调节环进行方便的开关点设定
不锈钢测量元件，例如在冰箱技术中用于氟利昂
机械锁定防止不当的开关点操作
高爆破压力

适用于液压和气动应用

产品特征
输入和输出总数 数字输出数量: 1
测量范围 0...100 bar 0...1450 psi
 系统接口 螺纹连接 G 1/4 外螺纹 内螺纹:M5
应用
应用 用于工业应用
介质 液体和气体介质
介质温度 [°C] -25...80
爆破压力最小值 1000 bar 14500 psi
 抗压强度 200 bar 2900 psi
 压力 相对压力
电气数据
工作电压 [V] 9.6...32 DC
电流损耗 [mA] < 25
绝缘电阻最小值 [MΩ] 100; (500 V DC)
防护等级 III
反相保护 有
总的输入/输出
输入和输出总数 数字输出数量: 1
输出
输出数量 1
输出信号 开关信号
电气设计 PNP
数字输出数量 1
输出功能 常开
开关量输出DC电压降最大值 [V] 2
开关量输出DC的持续电流负载 [mA] 500

开关频率DC [Hz] 100

短路保护 有
短路保护类型 脉冲
过载保护 有
测量/设定范围
测量范围 0...100 bar 0...1450 psi
 开关点, SP 3...100 bar 44...1450 psi

 迟滞 2 bar 29 psi

 精度/偏差
开关点精度 [終值的百分比] < ± 2,5; (调节精度)
重复精度 [終值的百分比] < ± 0,5; (温度波动< 10 K)
特征曲线偏差 [終值的百分比] < ± 1,5 (BFSL) / < ± 2,5 (LS); (BFSL = Best Fit Straight Line; LS = 极限点设定)
温度变化率 /10 K < ± 0.5
软件/编程
开关点调整 定位环
工作条件
环境温度 [°C] -25...80
存储温度 [°C] -40...100
外壳防护等级 IP 67
认证/测试
EMC电磁兼容 DIN EN 61000-6-2
DIN EN 61000-6-3
 抗冲击 DIN IEC 68-2-27 50 g (11 ms)
 抗震 DIN IEC 68-2-6 20 g (10...2000 Hz)
 MTTF [年] 1030
承压设备指令 良好的工程实践; 可用于第2组流体; 根据需求流体组1的流体
机械技术数据
重量 [g] 93.5
原材料 PBT; PC; FKM; 不锈钢(1.4404 / 316L)
材料(接液部件) 不锈钢(1.4404 / 316L); FKM
开关动作寿命 五千万
拧紧扭矩 [Nm] 25
系统接口 螺纹连接 G 1/4 外螺纹 内螺纹:M5
已集成限制器元件 否(可以改装 )
显示器/操作件
显示 操作 LED, 绿色
开关状态 LED, 黄色

 带尺度 有

选用与使用方法如下：

压力传感器是工业实践中最为常用的一种传感器。一般普通压力传感器的输出为模拟信号，模拟信号是指信息参数在给定范围内表现为连续的信号。或在一段连续的时间间隔内，其代表信息的特征量可以在任意瞬间呈现为任意数值的信号。而我们通常使用的压力传感器主要是利用压电效应制造而成的，这样的传感器也称为压电传感器。
通常在选用的时候，需要具备以下几点常识：
1、品牌误区：很多时候大家都认为国产的产品是不好用，甚至是不能用。
2、精度误区：大家在选择产品的时候，总以为精度是最重要的；其实从某个角度来说：稳定性比产品的精度更重要，精度选择应该是建立在高稳定性的基础上的。
3、追求廉价：物美价廉这是每个人希望看到的；但事实上，高品质的产品就决定了它的价格会相对的高一些。
4、选择合适的量程、合适的精度、合适安装方式、合适的输出方式。
在使用的时候也要对以下常识进行了解：
1、检查安装孔的尺寸、保持安装孔的清洁；
2、正确安装、选择恰当的位置；
3、仔细清洁、保持干燥；
4、避免高低温干扰、高低频干扰、静电干扰；
5、防止压力过载；
压力传感器在我国的工业实践中广泛应用于各种工业自控环境，涉及众多行业，因此对其进行一个全面的了解是非常有必要的。
