倍加福安全栅KCD2-SCD-EX1模拟量输出导轨式介绍

倍加福P+F安全栅KCD2-SCD-EX1技术参数

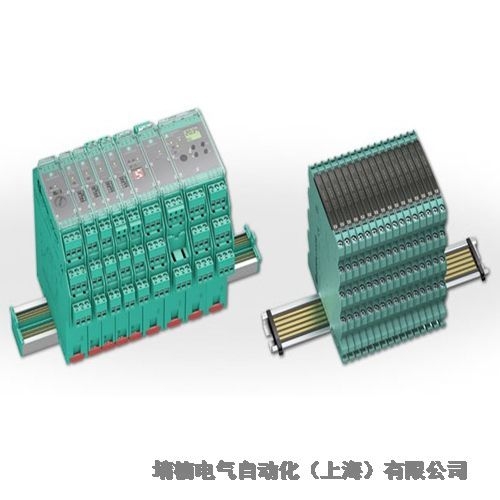

KCD2-SCD-EX1
智能电流驱动器

1通道隔离屏障，24v直流电源(电源轨道)，电流输出高达650 Ω负载，HART-IP和阀门定位器，铅断裂监测，外壳宽度12.5 mm，SIL 2 (SC 3) acc。符合IEC/EN 61508，外壳宽度:12.5 mm，通道数:1通道，传输方向:到场，HART通信，安全完整性等级(SIL): SIL 2，额定电压:19…30v DC，信号:1 × 4…20ma，现场设备:1 x I/P转换器，现场设备[2]:1 x定位器

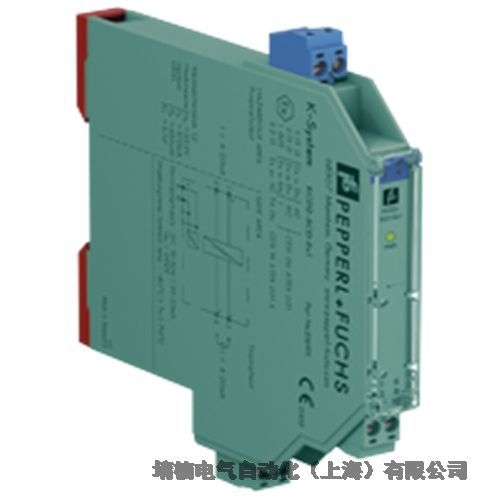

智能电流驱动器KCD2-SCD-EX1
单通道隔离屏障
24v DC电源(电源轨)
电流输出可达650 Ω负载
HART-IP和阀门定位器
铅破损监测
外壳宽度12.5 mm
至SIL 2 (SC 3) acc。IEC/ en61508

技术参数节选KCD2-SCD-EX1
通用规范
信号类型模拟输出
功能安全相关参数
安全完整性等级(SIL
系统能力(SC
供应
连接动力导轨或端子9+，10-
额定电压19…30v dc
纹波≤10%
24v时额定电流≤30ma
20ma、500负载时，功耗≤600mw
功耗≤700mw
输入
连接端控制端
连接端子5-，6+
输入信号4…20ma，限制在约。26日马
控制系统输入电压开环电压<30 V
电压降约。20ma电压6v
输入电阻>100 kΩ，现场连线打开
输出
连接侧字段侧
连接端子1+，2-
20ma时电压≥13v
目前4…20马
load 0…650Ω
纹波20毫伏均方根
传输特性
偏差在20°C(68°F)， 4…20马

& lt;全量程的0.1%，包括非线性和滞后
环境温度及温度的影响;2 μ a / k(-20…70°c(-4…158°F));& lt;4 μ a / k(-40…-20°c(-40…4°F))
频率范围场侧进入控制侧:带宽带0.5 Vpp信号0…3 kHz (-3 dB)
控制端进场端:带宽带0.5 Vpp信号0…3 kHz (-3 dB)
上升时间10 ~ 90%≤10ms
电隔离
输入/输出基本绝缘符合IEC/EN 61010-1，额定绝缘电压300 Veff
输入/电源基本绝缘按IEC/EN 61010-1，额定绝缘电压300veff
输出/电源加强绝缘符合IEC/EN 61010-1，额定绝缘电压300 Veff
指标/设置
显示元件led
正面贴标空间
指令一致
电磁兼容性
指令2014/30/ eu en 61326-1:2013(工业场所)
整合
电磁兼容性ne 21:2017
EN 61326 - 3 - 2:2018
防护等级iec 60529
电击防护ul 61010-1:2012
环境条件
环境温度-40…70°c(-40…158°F)
机械规范
防护等级ip20
连接螺钉端子
质量约。100克
尺寸12.5 × 124 × 114毫米(0.5 × 4.9 × 4.5英寸)(宽×高×深)，外壳类型A2
安装在35mm DIN安装轨上。EN 60715:2001
适用于危险区域的数据
欧盟型式检验证书cesi 06 ATEX 021
标记Ex- hexagon II (1)G [Ex ia Ga] IIC
exhexagon II (1)D [exia Da
前六边形I (M1) [Ex ia Ma
输出ex ia
供应
最大安全电压250v AC(注意!Um为无额定电压。)
设备端子1+、2-
电压25.2 V
电流100 mA
功率630 mW
内部电容5.7 nF
内感可忽略
cesi 19 ATEX 021 X证书
标记Ex- hexagon II 3G Ex- ec IIC T4 Gc
电隔离
输入/输出安全电气隔离acc。符合IEC/EN 60079-11，电压峰值375v
输出/电源安全电气隔离acc。符合IEC/EN 60079-11，电压峰值375v
指令一致
指令2014/34/ eu EN 60079- 0:12 12+A11:2013, EN 60079- 11:12 12, EN 60079-7:2015

、

应用优点：

① 隔离式安全栅与齐纳式安全栅相比，虽然价格要高一些，但是它许多优点和特点还是给用户带来许多方便，使越来越多用户偏向的选择隔离式安全栅。
②使用隔离式安全栅，可以将危险区的现场回路信号和安全区回路信号有效隔离。这样本安自控系统不需要本安接地系统，简化了本安防爆系统应用时的施工。
③ 使用隔离式安全栅，大大增强了检测和控制回路的抗干扰能力，提高系统可靠性。
④使用隔离式安全栅，允许现场仪表接地，允许现场仪表为非隔离型的。
⑤ 隔离式安全栅有许多保护功能电路，意外损坏的可能性较小，允许现场仪表带电检修，这样可缩短工程开车准备时间和减少停车时间。
⑥隔离式安全栅有较强的信号处理能力。如开关量输入状态控制、mV、Pt100变为4～20mA等等。这样给现场仪表和控制系统的应用提供了更大的方便、合理和有效。
⑦ 当用户同时应用DCS和ESD时，选用一进二出的安全栅，可以有效地将两个系统隔离开来，避免系统之间互相影响。
