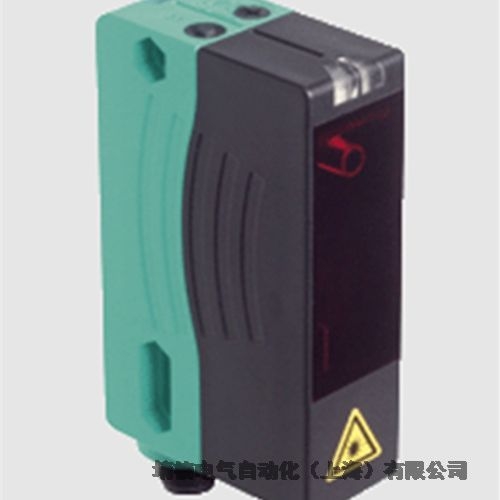

VDM28-15-L-IO/73c/110/122
测距传感器

通用测距传感器，适用于测量物体，IO-Link 接口，脉冲测距技术 (PRT) 测量方法，15 m 检测范围，红色激光，激光等级 2 级，推挽输出，模拟量输出，M12 插头, 使用物体进行距离测量, 测量方法 PRT（脉冲测距技术）, 服务和过程数据 IO- 接口, 模拟量输出 0/4 mA ... 20 mA, 测量结果准确、清晰且可以再现

技术参数节选  VDM28-15-L-IO/73c/110/122
产品阐述
通用测距传感器，适用于测量物体，IO-Link 接口，脉冲测距技术 (PRT) 测量方法，15 m 检测范围，红色激光，激光等级 2 级，推挽输出，模拟量输出，M12 插头
通用规格
测量范围 0,2 ... 15 m
参考目标 柯达白 (90%)
光源 激光二极管
当 Ta = +25 °C 时的典型使用寿命为 85,000 h
光源类型 调制可见红光
激光额定值
 注意 激光 ， 切勿直视激光束
 激光等级 2
 波长 660 nm
 光束发散 1 mrad
 脉冲长度 5 ns
 重复率 250 kHz
 *脉冲能量 < 4 nJ
角度偏差 * ± 2°
测量方法 脉冲测距技术 (PRT)
光点直径 < 15 mm 相距 15 m 在 20 °C 时
环境光限制 50000 Lux
温度影响 类型 ≤ 0,25 mm/K
功能性安全相关参数
MTTFd 200 a
任务时间 (TM) 10 a
诊断覆盖率 (DC) 0 %
指示灯/操作方法
工作指示灯 绿色 LED
功能指示灯 2 个黄色 LED，用于指示开关状态
指示灯 ：绿色/黄色 LED 交替闪烁；2.5 Hz
误差：绿色/黄色 LED 非等相位闪烁；8.0 Hz
控制元件 5 档旋转开关，用于选择操作模式（阈值设置和操作模式）
控制元件 用于设置阈值的开关
电气技术规格
工作电压 10 ... 30 V DC / 在 IO-Link 模式下工作时： 18 ... 30 V
纹波 10 % 在电源容限内
空载电流 ≤ 70 mA / 24 V DC
可用前的时间延迟 1,5 s
接口
接口类型 IO-Link
协议 IO-Link V1.0
循环时间 *小 2,3 ms
模式 COM 2 (38.4 kb/s)
过程数据位宽 16 位
SIO 模式支持 是
输出
信号输出 推挽输出，短路保护，反极性保护
开关电压 * 30 V DC
开关电流 * 100 mA
测量输出 1 路模拟量输出 4 ...20 mA，短路/过载保护
开关频率 50 Hz
响应时间 10 ms
符合性
产品标准 EN 60947-5-2
激光安全 IEC 60825-1:2007
测量精度
*精度 ± 25 mm
重复精度 < 5 mm
和证书
EAC 符合性 TR CU 020/2011
防护等级 II， 当污染等级为 1-2 级（符合 IEC 60664-1 标准）时，额定电压 ≤ 250 V AC
UL cULus ，2 类电源，1 类外壳
CCC 额定电压 ≤ 36 V 时，产品不需要 CCC /标记
FDA IEC 60825-1:2007 符合 21 CFR 1040.10 和 1040.11，但存在符合 2007 年 6 月 24 日发布的第 50 号激光通知的偏离情况
环境条件
环境温度 -30 ... 50 °C (-22 ... 122 °F)
存储温度 -30 ... 70 °C (-22 ... 158 °F)
机械规格
外壳宽度 25,8 mm
外壳高度 88 mm
外壳深度 54,6 mm
防护等级 IP65
连接 4 针 M12 x 1 连接器
材料
 外壳 塑料 ABS
 光学端面 PUMA

质量 90 g
