倍加福光电传感器

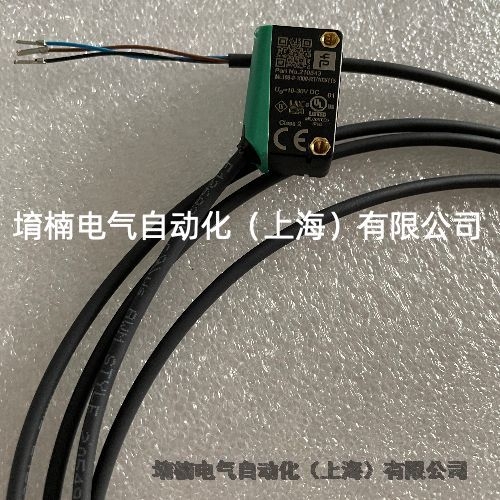

漫反射型光电传感器 ML100-8-1000-RT/103/115

微型设计

易于使用

光斑极为明亮、清晰

全金属螺纹安装

清晰可见的 LED，用于指示通电和开关状态

对环境光不敏感

产品阐述：

漫反射型光电传感器，塑料外壳，1000 mm 可调节检测范围，红光，亮通/暗通，PNP 输出，固定缆线

倍加福厂家技术参数介绍：

通用规格

检测距离 0 ... 1000 mm

调整范围 100 ... 1000 mm

参考目标 标准白色平板，100 mm x 100 mm

光源 LED

光源类型 调制可见红光

偏振滤波片 无

光点直径 大约 75 mm 相距 1000 mm

发散角 大约 2 °

光学端面 向前直射

环境光限制 EN 60947-5-2:2007+A1:2012

功能性安全相关参数

MTTFd 860 a

任务时间 (TM) 20 a

诊断覆盖率 (DC) 0 %

指示灯/操作方法

工作指示灯 绿色 LED：通电

功能指示灯 黄色 LED，当接收器接收到光时亮起

控制元件 灵敏度调节

控制元件 亮时接通/暗时接通转换开关

电气技术规格

工作电压 10 ... 30 V DC

纹波 最大 10 %

空载电流 < 20 mA

输出

开关类型 该传感器的开关类型是可更改的。默认设置为： 亮时接通

信号输出 1 路 PNP 输出，短路保护，反极性保护，集电极开路

开关电压 最大 30 V DC

开关电流 最大 100 mA ， 阻抗负载

电压降 ≤ 1,5 V DC

开关频率 1000 Hz

响应时间 0,5 ms

符合性

产品标准 EN 60947-5-2

认证和证书

EAC 符合性 TR CU 020/2011

UL 认证 cULus 认证的 2 类电源，或具有有限电压输出且带（可以是集成式）保险丝（最大值为 3.3 A，符合 UL248 标准）的认证电源，1 类外壳

CCC 认证 额定电压 ≤ 36 V 时，产品不需要 CCC 认证/标记

环境条件

环境温度 -30 ... 60 °C (-22 ... 140 °F)

存储温度 -40 ... 70 °C (-40 ... 158 °F)

机械规格

外壳宽度 11 mm

外壳高度 31 mm

外壳深度 20 mm

防护等级 IP67

连接 2 m 固定电缆

材料

 外壳 PC（聚碳酸酯）

 光学端面 PUMA

质量 大约 50 g

紧固螺丝的紧固扭矩 0,6 Nm

电缆长度 2 m
