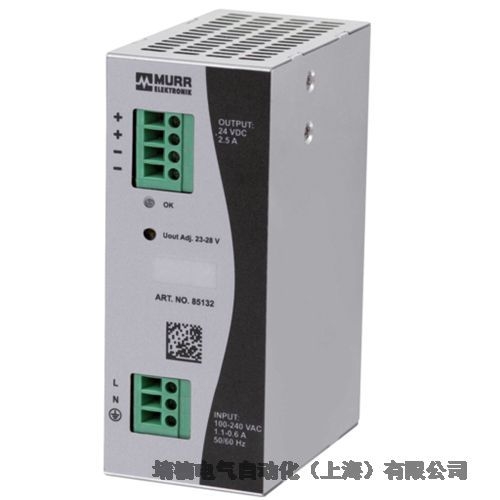

ECO-RAIL-2 POWER SUPPLY 1-PHASE,

IN: 90-264VAC OUT: 24V/2,5ADC

产品货号： 85132

重量： 0.5 千克

原产地:  CN

工作原理介绍：

开关电源的工作过程相当容易理解，在线性电源中，让功率晶体管工作在线性模式，与线性电源不同的是，PWM开关电源是让功率晶体管工作在导通和关断的状态，在这两种状态中，加在功率晶体管上的伏-安乘积是很小的（在导通时，电压低，电流大；关断时，电压高，电流小）/功率器件上的伏安乘积就是功率半导体器件上所产生的损耗。

与线性电源相比，PWM开关电源更为有效的工作过程是通过“斩波"，即把输入的直流电压斩成幅值等于输入电压幅值的脉冲电压来实现的。脉冲的占空比由开关电源的控制器来调节。一旦输入电压被斩成交流方波，其幅值就可以通过变压器来升高或降低。通过增加变压器的二次绕组数就可以增加输出的电压值。最后这些交流波形经过整流滤波后就得到直流输出电压。

技术参数介绍：

一般数据

标准IEC 61010-2-201, EN 61204-3, EN 61000-3-2

安装方式DIN-导轨安装TH35 (EN 60715)

温度范围0...+40 °C, ...+55 °C 降额 (存储温度 -20...+85 °C)

相对湿度20...90%，无凝结

防护IP20

效率84% (115 V AC); 85% (230 V AC)

连接螺钉端子

尺寸 H×W×D125×50×84 mm

输出

输出电压24 V DC ±1%; 23...28 V 可调

LED 指示LED (绿色) 输出电压

输出电流2.5 A (+40 °C); 2.0 A (+55 °C)

维持时间min. 20 ms (115 V AC); min. 100 ms (230 V AC)

纹波max. 10 mV eff/rms

尖峰电压max. 50 mV ss/pp

设备防护短路及过载保护

并联使用/串联使用否/可 (最多2 件)

输入

输入电压100...240 V AC

输入电流1.3 A (100 V AC); 0.6 A (240 V AC)

浪涌电流 (1 ms)max. 20 A (230 V AC)

频率50...60 Hz

输入断路器(内部的)4 A (T)
