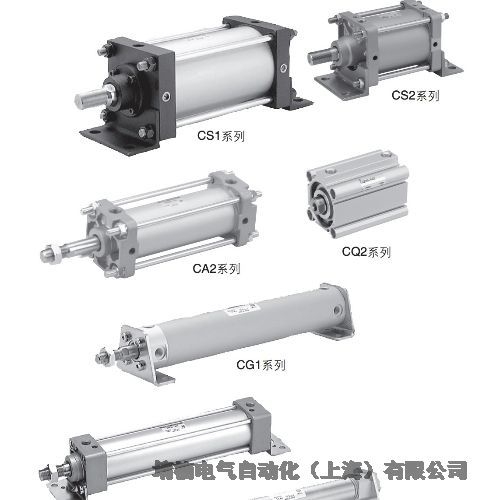

SMC气缸CQ2 Z 系列CDQ2D50-35DMZ-W-M9B 薄型气缸标准型/单杆双作用

SMC气缸CQ2 Z 系列CDQ2D50-35DMZ-W-M9B 薄型气缸标准型/单杆双作用

型号:CDQ2D50-35DMZ-W-M9B

规格: CQ2 Z 系列 薄型气缸：标准型/单杆双作用
●节省空间气缸，薄形、装置紧凑型设计
●可在4面安装小型磁性开关 ( Φ12到Φ25的是两面)
●磁性开关不突出表面
●新追加双耳环型、小型脚座型
●质量：减少5%到13%(和以前的CQ2系列相比)
●安装螺丝同捆，设定了杆端安装件的型号(省去了分别订购气缸和支件的时间)
●带磁性开关 (CDQ2系列: CDQ2, CDQ2W, CDQ2K, CDQ2KW,CDQP2, CDQ2□S, CDBQ2)

内置磁环 D 内置磁环
安装方式 D 双耳环型
形式 - 气压式
缸径 50 缸径 50mm
通口螺纹的种类 - Rc/M螺纹
气缸行程 35 气缸行程 35mm
双行程标记 - 行程标记
气缸行程2 - 无气缸行程2
缸体可选项 M 杆端外螺纹
磁性开关安装槽 Z Φ12-Φ25 2面/Φ32-Φ100 4面
安装螺钉同包 - 无安装螺钉
杆端安装件 W 双肘接头
磁性开关型号 M9B 无触点磁性开关, 直接出线式, 带指示灯, 2线式, 横引出, 导线长0.5m, 适用电压：DC24V(DC10~28V)
磁性开关个数 - 2个 或 无
订制规格 - 标准
